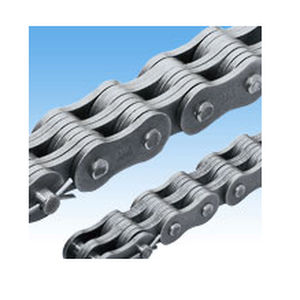

Catena a maglie giuntive AL series

di trasmissione di potenzain acciaiorivettata

Catena composta solo da piastre e perni. Questa catena è utilizzata principalmente per il sollevamento, i contrappesi e le trasmissioni di movimento. È disponibile in due tipi: Serie AL per carichi leggeri e Serie BL per carichi pesanti. Le dimensioni e le formazioni delle piastre di collegamento sono diverse. Chiamata anche catena di bilanciamento. Conforme agli standard JIS. ※Quando si utilizza una catena a foglia, sono necessari clevis e pulegge speciali. ・La Catena a Foglia è costituita solo da piastre di collegamento e perni. Le piastre sono collegate da perni che ricevono le forze di trazione che agiscono sulla catena. Le piastre esterne formano un accoppiamento a pressione con i perni, che sono rivettati. Le piastre interne e quelle centrali formano invece un accoppiamento a scorrimento con i perni. I perni passano tra le piastre e ricevono le forze di taglio e scorrono all'interno del foro della piastra interna quando la catena si articola.
