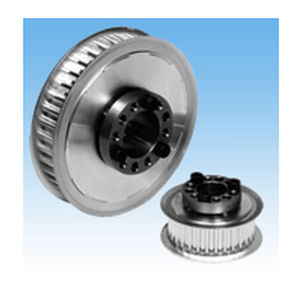

Puleggia dentata P-M series

conicaper cinghia dentatain alluminio

Il modello più comune di pulegge per cinghie Lock Belt * Il fissaggio robusto ne consente l’utilizzo con la cinghia Ultra PX * Il montaggio piatto garantisce leggerezza e ingombro ridotto * Il corpo della puleggia è realizzato in “alluminio di tipo S”, una lega di alluminio ad alta resistenza denominata super duralluminio. La gamma comprende anche la “versione placcata di tipo S”, caratterizzata da una placcatura al nichel chimico sul corpo della puleggia e sul manicotto. * Efficace nel ridurre ulteriormente il peso e l’inerzia Caratteristiche * Collegamento robusto e senza gioco tra albero e puleggia. *Non sono necessarie chiavette o fermi assiali; il posizionamento e l’allineamento di fase possono essere eseguiti facilmente. *Facile da installare e rimuovere con pochi bulloni. * Facile da ordinare tramite il numero di modello. Non è necessario creare un disegno di lavorazione del foro dell’albero. Il diametro interno dei pignoni per cinghie e il diametro esterno del manicotto sono conici e, serrando i bulloni di fissaggio, i pignoni per cinghie si spostano scorrendo su una superficie conica. In questo momento, un’azione a cuneo genera forze P e P’ che premono contro l’albero e la superficie interna della superficie conica. Queste forze P e P' generano una forza di attrito che fissa saldamente le pulegge e l’albero tra loro. 2. Pulegge Lock tipo S, finitura placcata Si tratta di una versione placcata delle pulegge Lock tipo S, caratterizzata da una nichelatura chimica. Il corpo della puleggia e il manicotto sono nichelati chimicamente, mentre i bulloni sono trattati con uno speciale rivestimento.
