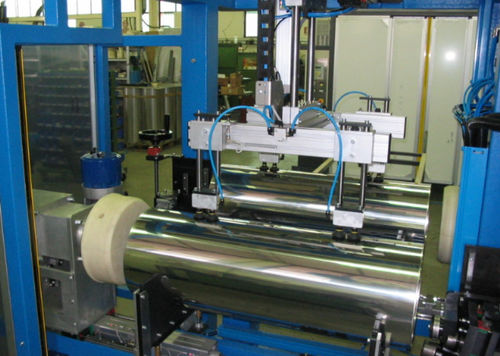

Formatrice per profilati B series

di estremità di tubiper metallocontrollata da PLC

Con questa macchina è possibile realizzare sia l’espansione che la bordatura. Il lato femmina viene realizzato mediante una testa di espansione a otto settori interni e un rullo esterno, mentre il lato maschio è tipicamente realizzato con coppia di rulli, uno interno e uno esterno. È la soluzione TTE per realizzare la cosiddetta profilatura “hemming”, più comunemente detta “orlatura”: consiste in una lavorazione anti-taglio all’estremità del tubo, dove viene realizzata una ribordatura. La macchina è composta da un mandrino interno, che cambia al variare del diametro, e da un unico rullo esterno che effettua l’orlatura, servendosi di un rullo interno di contrasto. Si tratta di una macchina di strizione/riduzione del tubo, realizzata mediante l’utilizzo di 8 settori interni più 8 settori esterni in chiusura. Con questa macchina può anche essere eseguita la preparazione per la sede della guarnizione esterna. È una macchina di profilatura formata da 2 rulli esterni, con settaggio automatico, e 1 rullo interno, che permettono di eseguire due lavorazioni differenti senza dover effettuare alcun cambio formato. Con questa macchina non vi è quindi la necessità di cambiare l’attrezzatura al variare del diametro. La macchina può essere realizzata sia in versione verticale che orizzontale.
