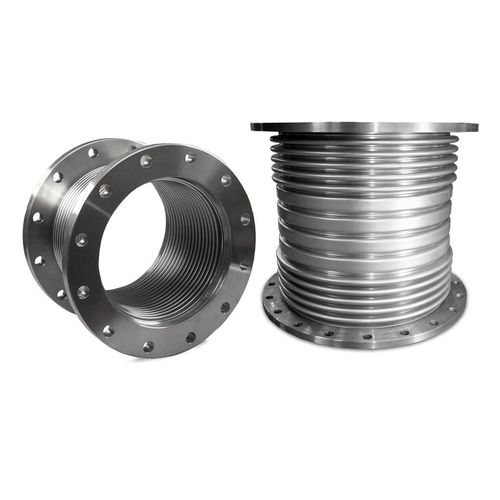

Giunto di dilatazione in acciaio AX1T - PN 16

rotondocon flangiaassiale

Materiale: AISI 321 Flange: Acciaio al carbonio Estremità di saldatura: Acciaio al carbonio Compensatori assiali progettati per l'applicazione in tubazioni per compensare i movimenti assiali e laterali. Sono disponibili su richiesta inox e compensatori di lunghezza superiore allo standard sono disponibili su richiesta. I compensatori in acciaio sono composti da uno o più soffietti multistrato in acciaio corrugato e da connessioni appropriate, come quelle flangiate, a saldare o di altro tipo. Per formare il soffietto, una coppia di strati di lamiera adiacenti viene modellata in ondulazioni. Un singolo pezzo di lamiera d'acciaio inossidabile ha uno spessore compreso tra 0,2 e 0,5 mm. Questo design multistrato del soffietto garantisce una flessibilità molto più elevata rispetto al design a singolo strato con lo stesso spessore complessivo e la stessa altezza delle ondulazioni, come, ad esempio, nel caso dei tubi in acciaio corrugati. Pertanto, il tubo in acciaio corrugato non può sostituire il compensatore, in quanto non è in grado di sopportare una deformazione paragonabile con la stessa flessibilità. I compensatori in acciaio si dividono, in base al tipo di spostamento della condotta, nei seguenti tipi:
