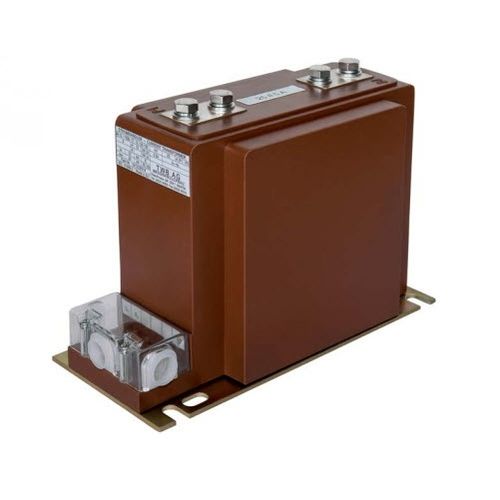

Trasformatore di corrente Al 12

di misuraincapsulatodi protezione

Produciamo trasformatori di corrente di tipo portante per l'installazione interna. Contengono fino a cinque nuclei per la misurazione delle entrate di misurazione e protezione, costruiti con laminati di acciaio al silicio o al nichel di alta qualità. Tutte le parti attive tutte le parti attive sono impregnate con resina cicloalifatica per esterni. Nel caso in cui sia richiesta una riconnessione 1:2, questa può essere ottenuto sia montando barre di riconnessione ai terminali primari, o da un terminale intermedio alla bobina secondaria. Ogni terminale della bobina secondaria può essere messo a terra individualmente direttamente alla base metallica attraverso un bullone. Questi tipi sono esenti da manutenzione e, per quanto riguarda le loro dimensioni principali, molti tipi corrispondono alle alle norme tedesche DIN 42600. Tensione massima per l'attrezzatura (kV): 12 Livello di isolamento nominale (kV) :12/28/75 Corrente primaria nominale (A) :5 fino a 2500 Riconnessione primaria (A) :2x5fino a2x 1000 Rubinetto secondario :su richiesta Corrente secondaria stimata (A) :5 o 1 Classe di precisione del nucleo di misura: 0.1 :0.2S:0.2:0.5S;0.5:1:3 Fattore di sicurezza dello strumento: 5 o 10 Carico nominale del nucleo di misurazione (VA): 1,25 fino a 30 Classe di precisione del nucleo di protezione: 5P: 10P Fattore limite di precisione: 5 o 10 o 15 o 20 Carico nominale del nucleo di protezione (VA): 1,25 fino a 30 Numero di nuclei: fino a 3 Frequenza nominale (Hz) :162/3:50:60 Corrente termica nominale di breve durata [kA] :lth= 100x In (max 120)/1 s Corrente dinamica nominale (kA) :Idyn = 2,5 x Ith Classe di isolamento :E Peso (kg) :20 Resistenza a sbalzo (N) : >5000 Altitudine massima di installazione (m) :fino a 1000 Temperatura ambiente C° : 5 fino a + 50 Specifiche :IEC 61869-1 & 2 : DIN 42600: ANSI: BS ecc. Divisore di tensione capacitivo : disponibile su richiesta Numero di disegno : ZN 2111/12-ZN 2115/22
