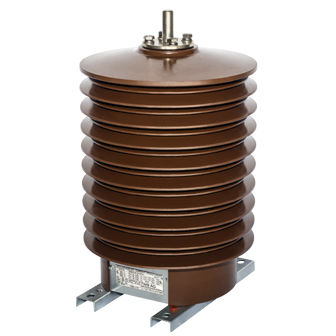

Trasformatore di misura VFE series

in resinaper servizio esternoa media tensione

Si tratta di trasformatori di tensione di tipo per installazione esterna. La resina è cicloalifatica e resistente all'esterno. Essendo impregnato sottovuoto e polimerizzato sotto un lungo ciclo termicamente controllato, si ottiene così un materiale isolante di elevate qualità elettriche e meccaniche, resistenza ai raggi ultravioletti e agli effetti del tracciamento, dell'erosione e dell'invecchiamento. Per un aumento della distanza di creep age distance, il corpo isolante è dotato di doppi capannoni, la cui forma è stata determinata in seguito a molti anni di ricerca. Essi contengono fino a tre bobine per la misurazione dei ricavi e per motivi di protezione. Un ulteriore avvolgimento a 100/3 V può essere fornito nel caso in cui sia richiesto il rilevamento della dispersione verso terra. Le loro anime sono costruite con laminazioni in acciaio siliceoussteel di alta qualità. Se è richiesto un rapporto aggiuntivo, questo può essere ottenuto tramite un terminale intermedio sulla bobina secondaria o una bobina aggiuntiva. Produciamo anche trasformatori di tensione di tipo ferroviario con schermo a bassa resistenza. Tensione massima per le apparecchiature (kV) 24 36 Livello di isolamento nominale (kVJ 24/50/125 36/70/170) Tensione nominale pnmary (V) da 3000/V 3 fino a 30000/v'3 Tensione nominale secondaria (V) 100V3 o 110/V3 Rubinetto secondario su richiesta Classe di precisione 02:05:05:1:3 Carico nominale dell'avvolgimento di misura (VA) 15 fino a 200 Tensione nominale dell'avvolgimento a triangolo aperto (V) 100/3 o 110/3 Classe di precisione 3P:6P Carico nominale dell'avvolgimento a delta aperto (VA) 15 fino a 200 Corrente termica continua dell'avvolgimento secondario (A) 7 Corrente termica continua del terziario wtndrig (A) 8 Fattore di tensione nominale e durata ammessa 1,9xUn/8h Frequenza nominale (Hz) 16 2/3:50 : 60 Classe di isolamento E
