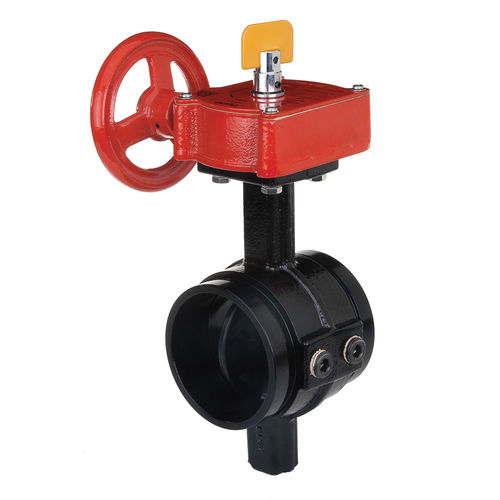

Valvola a farfalla BFV-300

manualedi controlloper tubazioni

I modelli TYCO BFV-300 e BFV-300C Grooved End Butterfly Valves sono valvole indicatrici progettate per l'uso in sistemi di protezione antincendio dove è richiesta un'indicazione visiva della condizione di valvola aperta o chiusa. Essi sono utilizzati, per esempio, come sistema, sezionale e valvole di controllo dell'acqua della pompa. Hanno connessioni di ingresso e di uscita scanalate che sono adatte all'uso con raccordi di estremità scanalate elencati o approvati per i sistemi antincendio. Per le applicazioni che richiedono la supervisione dello stato aperto o chiuso della valvola, gli operatori ad ingranaggi per le valvole a farfalla modello BFV-300/BFV-300C dispongono di due serie di interruttori interni installati in fabbrica, ciascuno con contatti SPDT, vedi Figura 3. Gli interruttori di supervisione gli interruttori di supervisione trasferiscono i loro contatti elettrici quando c'è un movimento dalla posizione aperta o chiusa del disco durante i primi due giri del volantino.
