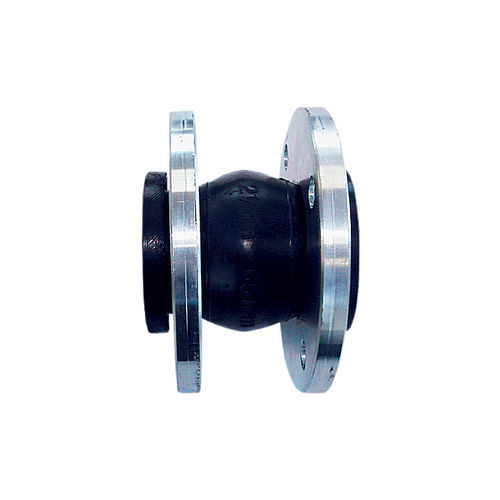

Compensatore di dilatazione in gomma FSF

in acciaiorotondocon flangia

Panoramica del prodotto
Assorbe l'espansione termica, la contrazione e le vibrazioni nei sistemi di tubazioni. Realizzato in EPDM rinforzato con nylon, questo giunto di dilatazione garantisce flessibilità e durata per il convogliamento di fluidi industriali. L'unità dispone di flange in acciaio al carbonio zincato con anello di flangia in acciaio indurito per una connessione sicura. Riduce il rumore e protegge le apparecchiature sensibili da sollecitazioni meccaniche. Il progetto consente movimenti assiali e laterali significativi e una deflessione massima di 35°. Temperatura massima di esercizio indicata 104°C; nel testo prodotto sono citate pressioni fino a 230 psi.

Caratteristiche e vantaggi

• Lunghezza complessiva: 130 mm (tutte le taglie)
• Adatto per acqua (inclusa acqua calda, acque reflue e acqua di mare), acidi deboli, alcali e aria compressa (priva di olio)
• Applicazioni in alto vuoto: richiede spirale per vuoto
• Superficie di tenuta in gomma EPDM – non è necessaria guarnizione
• Non usare con: olio, benzina o grasso
• Intervallo di temperatura: -25°C a +100°C (temperatura massima di esercizio indicata 104°C)
• Parte della famiglia di prodotti Grinnell
• Ampia gamma di misure DN50–DN300 (2 in–12 in)

Dimensioni e disponibilità
Dimensioni: DN50 a DN300 (2 in a 12 in)
Disponibilità regionale: Non disponibile negli Stati Uniti o in Canada
Classe di pressione: fino a 230 psi citati nel testo prodotto; la tabella tecnica riporta N/A

Specifiche tecniche

• Modello / Serie: FSF
• Denominazione: Giunto di dilatazione in gomma flangiato (giunto flessibile)
• Materiale corpo / soffietto: EPDM rinforzato in nylon
• Superficie di tenuta: gomma EPDM (non è necessaria guarnizione)
• Flange: acciaio al carbonio zincato con anello di flangia in acciaio indurito
• Lunghezza complessiva: 130 mm (tutte le taglie)
• Misure disponibili: DN50 a DN300 (2 in a 12 in)
• Intervallo di temperatura: -25°C a +100°C; temperatura massima di esercizio indicata 104°C
• Classe di pressione: fino a 230 psi menzionati nel testo prodotto; la tabella tecnica riporta N/A
• Capacità di movimento: movimento assiale significativo, movimento laterale, deflessione massima 35°
• Fluidi compatibili: acqua (acqua calda, acque reflue, acqua di mare), acidi deboli, alcali, aria compressa (priva di olio)
• Non compatibile con: olio, benzina, grasso
• Alto vuoto: richiede spirale per vuoto
• Limitazione regionale: non disponibile negli Stati Uniti o in Canada
