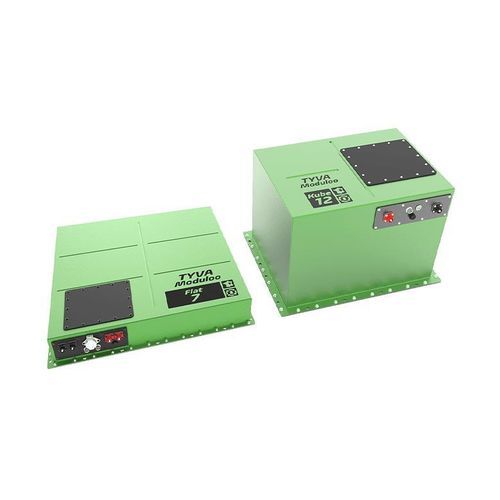

Modulo batteria al litio NMC

a forma di bloccorettangolarepiatto

Panoramica
La gamma Flat & Kube è composta da moduli batteria al litio progettati per applicazioni ad alta energia e alta potenza. Destinati a mobilità elettrica, accumulo di energia, veicoli off-road, droni, settore marino e difesa, questi moduli sono i più grandi prodotti da TYVA Energie. Flat e Kube condividono livelli di energia simili e si differenziano per il formato: Flat è lungo e sottile; Kube è un parallelepipedo compatto. Entrambi integrano la tecnologia Moduloo Ax e sono alloggiati in involucri in alluminio impermeabili.

Caratteristiche principali

• Moduli batteria al litio sostenibili con elevata densità energetica
• Due formati: Flat (lungo/sottile) e Kube (parallelepipedo compatto)
• Tecnologia Moduloo Ax per configurazioni modulari e serie/parallel
• Scocca in alluminio impermeabile (IP65 standard; IP67 disponibile su richiesta per alcuni modelli)
• Pannello frontale/accesso rimovibile per accesso a BMS/PDU e connettori
• Fissaggi telaio lungo tutta la scocca per montaggio sicuro
• Connettori stagni IP67 opzionali
• TYVA Smart Dashboard: BMS con Bluetooth per monitoraggio e gestione tramite app

Certificazioni

• UN 38.3 certificato per il trasporto (gamma)
• RoHS (in attesa per alcuni articoli)
• R10 Rev.6 (in attesa)
• R100 Rev.3 (in attesa)

Campi di applicazione potenziali

• Sistemi di accumulo energetico
• Veicoli off-road e retrofit di equipaggiamento
• Difesa / applicazioni militari
• Marino / imbarcazioni
• Mobilità elettrica (autobus, veicoli commerciali)
• Robot, AGV e droni
• Sistemi portatili e off-grid

Flat 7 & 12 — varianti "Energy" e "Power" (dati)
Intestazione: Tensione | Capacità | Energia | Configurazione | Chimica | Dimensioni | Peso
Flat 7 (Energy)
25.55 V | 268 Ah | 6847.4 Wh | 7S80P | NMC | 710 x 720 x 104 mm | 40 kg
51.1 V | 134 Ah | 6847.4 Wh | 14S40P | NMC | 710 x 720 x 104 mm | 40 kg
102.2 V | 67 Ah | 6847.4 Wh | 28S20P | NMC | 710 x 720 x 104 mm | 40 kg

Kube 7 (Energy)
25.55 V | 268 Ah | 6847.4 Wh | 7S80P | NMC | 486 x 482 x 183 mm | 40 kg
51.1 V | 134 Ah | 6847.4 Wh | 14S40P | NMC | 486 x 482 x 183 mm | 40 kg
102.2 V | 67 Ah | 6847.4 Wh | 28S20P | NMC | 486 x 482 x 183 mm | 40 kg

Flat 12 (Energy)
25.55 V | 469 Ah | 11982.95 Wh | 7S140P | NMC | 940 x 696 x 104 mm | 65 kg
51.1 V | 234.5 Ah | 11982.95 Wh | 14S70P | NMC | 940 x 696 x 104 mm | 65 kg
178.85 V | 67 Ah | 11982.95 Wh | 49S20P | NMC | 940 x 696 x 104 mm | 65 kg
357.7 V | 33.5 Ah | 11982.95 Wh | 98S10P | NMC | 940 x 696 x 104 mm | 65 kg

Kube 12 (Energy)
25.55 V | 469 Ah | 11982.95 Wh | 7S140P | NMC | 530 x 410 x 347 mm | 65 kg
51.1 V | 234.5 Ah | 11982.95 Wh | 14S70P | NMC | 530 x 410 x 347 mm | 65 kg
178.85 V | 67 Ah | 11982.95 Wh | 49S20P | NMC | 530 x 410 x 347 mm | 65 kg
357.7 V | 33.5 Ah | 11982.95 Wh | 98S10P | NMC | 530 x 410 x 347 mm | 65 kg

Flat 7 & Kube 7 — versione "Power" (esempi)
(Le versioni Power forniscono correnti di scarica maggiori; esempi sotto)
Flat 7 Power esempio: 25.55 V | 240 Ah | 6132 Wh | 7S80P | NMC | 710 x 720 x 104 mm | 40 kg
Kube 7 Power esempio: 25.55 V | 240 Ah | 6132 Wh | 7S80P | NMC | 486 x 482 x 183 mm | 40 kg
(Corrente massima di scarica versione Power: fino a 240 A per pack core (1 min) senza raffreddamento; variante Energy: corrente massima tipica fino a ≈70 A a seconda della configurazione.)

Design e caratteristiche operative

• Scocca in alluminio; dimensioni personalizzate disponibili
• Finitura: IP65 standard; opzione IP67 per alcuni modelli
• Tolleranza fino a 3000 V per alcune varianti
• Pannello di accesso rimovibile per sostituzione connettori o accesso all'elettronica
• Opzioni di assemblaggio in serie o parallelo (Kube)
• Temperatura di scarica: -20 °C a +60 °C
• Temperatura di carica: -20 °C a +45 °C
• Connettori stagni IP67 disponibili
• Fissaggio telaio lungo tutto il case per montaggio robusto

Specifiche tecniche

• Chimica: NMC (Nickel Manganese Cobalt)
• Energie tipiche per modulo: circa 6,1 kWh fino a 12,0 kWh a seconda del modello
• Peso: esempi 40 kg (Flat/Kube 7) fino a 65 kg (Flat/Kube 12)
• Esempi dimensioni: Flat 7: 710 x 720 x 104 mm; Kube 7: 486 x 482 x 183 mm; Flat 12: 940 x 696 x 104 mm; Kube 12: 530 x 410 x 347 mm
• Protezione ingressi: IP65 standard, opzione IP67
• Accesso BMS & PDU tramite coperchio rimovibile; BMS Bluetooth compatibile con TYVA Smart Dashboard
• Modularità: Moduloo Ax per configurazioni modulari, serie e parallelo
• Certificazioni: UN 38.3 (trasporto); RoHS / R10 / R100 indicate (in attesa per alcuni modelli)
