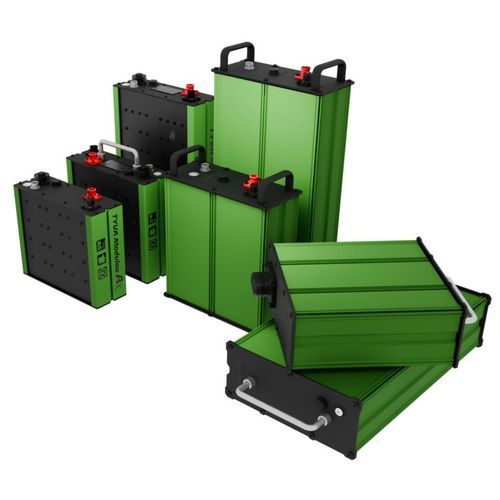

Modulo batteria a ioni di litio Moduloo Ax

a pannellomodulareper drone

Panoramica La gamma di batterie al litio Moduloo Ax & Bx è progettata per fornire la massima potenza in un involucro estremamente compatto. Si tratta di una delle soluzioni più leggere presenti sul mercato. Disponibile in due versioni principali:

• Moduloo Ax: ideale per applicazioni in cui il peso e lo spazio sono fattori critici.
• Moduloo Bx: versatile, robusto, montabile su rack e con grado di protezione IP65.

Progettazione e architettura Di tipo plug-and-play, presentano un’architettura modulare comune. Sia che funzionino in modo autonomo o collegate in serie e in parallelo, queste soluzioni si adattano ai vostri vincoli di progettazione. Moltiplicando le possibilità di integrazione, le Moduloo Ax e Bx possono essere facilmente adattate a qualsiasi ingombro. Le varianti includono connettori sul pannello frontale e connettori a innesto cieco (per rack), oltre a diverse opzioni per il pannello frontale (A, B, C, D per le versioni non rack; E, F, G, H per le versioni rack). Certificazioni e conformità La gamma Moduloo Ax & Bx è certificata RoHS, CE e UN 38.3. La certificazione garantisce un trasporto sicuro, veloce ed economico, nonché la conformità ai requisiti europei. Caratteristiche principali

• Elevata densità energetica in un formato compatto.
• Struttura leggera (una delle soluzioni più leggere sul mercato).
• Architettura modulare: configurazioni autonome o in serie/parallelo.
• Gradi di protezione IP: Moduloo Ax tipicamente IP54 (ultracompatto), Moduloo Bx progettato per IP65 (robusto, impermeabile).
• Opzioni di comunicazione: CAN 2.0, SMBUS e I2C (a seconda del modello).
• Sostenibilità: pienamente compatibile con la tecnologia di ricondizionamento delle celle sostituibili (TYVA Refill).
• Progettato per l’integrazione (innesto cieco o integrazione nel pannello frontale, molteplici opzioni per il pannello frontale, HMI e interfacce personalizzate disponibili).

Modelli standard Moduloo Ax (tabella) Codice articolo | Configurazione | Energia nominale | Capacità nominale | Tensione di carica | Corrente massima di carica/scarica | Tensione nominale | Dati | Formato | Dimensioni (mm) | Peso TYREB_LC_A5P_X_14V | 4S20P | 980 Wh | 67 Ah | 16,8 V | 25 A / 25 A | 14,6 V | SMBUS e I2C | A5+ | 208 x 220 x 77 | 4,8 kg TYREB_LC_A4P_X_14V | 4S35P | 1710 Wh | 117 Ah | 16,8 V | 25 A / 25 A | 14,6 V | SMBUS e I2C | A4+ | 323 x 220 x 77 | 8,5 kg TYREB_PR_A5B_X_25V | 7S10P | 860 Wh | 33,5 Ah | 29,4 V | 17 A / 80 A | 25,55 V | CAN 2.0 | A5 | 188 x 220 x 77 | 4,2 kg TYREB_PR_A4P_X_25V | 7S20P | 1710 Wh | 67 Ah | 29,4 V | 34 A / 90 A | 25,55 V | CAN 2.0 | A4+ | 323 x 220 x 77 | 8,5 kg TYREB_PR_A5B_X_51V | 14S5P | 860 Wh | 16,75 Ah | 58,8 V | 8,5 A / 40 A | 51,1 V | CAN 2.0 | A5 | 188 x 220 x 77 | 4,2 kg TYREB_PR_A4P_X_51V | 14S10P | 1710 Wh | 33,5 Ah | 58,8 V | 17 A / 80 A | 51,1 V | CAN 2.0 | A4+ | 323 x 220 x 77 | 8,5 kg Nota: la "X" indica la scelta del pannello frontale tra A, B, C e D per le versioni non montabili su rack. Moduloo Bx standard - Modelli (tabella) Codice articolo | Configurazione | Energia nominale | Capacità nominale | Tensione di carica | Corrente massima di carica/scarica | Tensione nominale | Versione montabile su rack | Dimensioni (mm) | Peso TYREB_PR_BX1_X_25V | 7S8P | 1022 Wh | 40 Ah | 29,4 V | 17 A / 80 A | 25,55 V | No | 239 x 239 x 103 | 7,5 kg TYREB_PR_BXR1_X_25V | 7S8P | 1022 Wh | 40 Ah | 29,4 V | 17 A / 80 A | 25,55 V | Sì | 239 x 239 x 103 | 7,5 kg TYREB_PR_BX1_X_51V | 14S4P | 1022 Wh | 20 Ah | 58,8 V | 8,5 A / 40 A | 51,1 V | No | 239 x 239 x 103 | 7,5 kg TYREB_PR_BXR1_X_51V | 14S4P | 1022 Wh | 20 Ah | 58,8 V | 8,5 A / 40 A | 51,1 V | Sì | 239 x 239 x 103 | 7,5 kg TYREB_PR_BX2_X_51V | 7S16P | 2044 Wh | 80 Ah | 29,4 V | 32 A / 60 A | 25,55 V | No | 396 x 239 x 103 | 12,7 kg TYREB_PR_BXR2_X_51V | 7S16P | 2044 Wh | 80 Ah | 29,4 V | 32 A / 60 A | 25,55 V | Sì | 396 x 239 x 103 | 12,7 kg TYREB_PR_BX2_X_51V (configurazione alternativa) | 14S8P | 2044 Wh | 40 Ah | 58,8 V | 17 A / 80 A | 51,1 V | No | 396 x 239 x 103 | 12,7 kg TYREB_PR_BXR2_X_51V (configurazione alternativa) | 14S8P | 2044 Wh | 40 Ah | 58,8 V | 17 A / 80 A | 51,1 V | Sì | 396 x 239 x 103 | 12,7 kg Nota: "X" indica la scelta del pannello frontale; sono disponibili versioni montabili su rack (connettore a innesto cieco). Applicazioni

• Robotica e droni
• Difesa e settore militare
• Mobilità elettrica (AGV, veicoli elettrici)
• Accumulo di energia e applicazioni off-grid
• Arredo urbano, settore nautico, eventi, produzione cinematografica, edilizia e altri sistemi in cui l’integrazione è fondamentale

Prodotti derivati e personalizzati La gamma è personalizzabile: tensioni, capacità e correnti di scarica personalizzate, HMI specifiche, conversione CC/CC, interruttori remoti, connettori speciali, involucri e pannelli frontali su misura, gestione termica integrata (riscaldatori), impermeabilità potenziata, sottogruppi e Corepack. Sono disponibili supporto dedicato alla ricerca e sviluppo e all’integrazione per adattare la potenza e le interfacce ai sistemi dei clienti. Caratteristiche / specifiche tecniche

• Nome della serie: Moduloo Ax & Bx
• Produttore / Marchio: TYVA Energie
• Tensioni nominali (Ax): 14 V, 25 V, 51 V
• Tensioni nominali (Bx): 25 V, 51 V

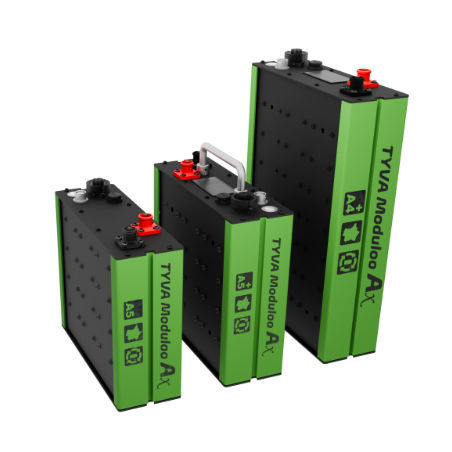

• Fattori di forma (Ax): A5, A5+, A4+
• Fattori di forma (Bx): Bx1 e Bx2 (pannello frontale), BxR1 e BxR2 (innesto cieco / rack)
• Grado di protezione IP: Ax tipicamente IP54 (ultracompatto), Bx progettato per IP65 (robusto, impermeabile)
• Ciclo di vita: da 700 a 5.000 cicli (a seconda della temperatura, della profondità di scarica e della potenza operativa)
• Comunicazioni: CAN 2.0, SMBUS e I2C (a seconda del modello)
• Sostenibilità: compatibile con il ricondizionamento delle celle sostituibili (TYVA Refill)
• Certificazioni: CE, RoHS, UN 38.3
• Esempi di modelli rappresentativi (energia / capacità / dimensioni / peso): consultare le voci della tabella sopra riportata per i codici prodotto quali TYREB_LC_A5P_X_14V (980 Wh, 67 Ah, 208 x 220 x 77 mm, 4,8 kg) e TYREB_PR_BX2_X_51V (2044 Wh, 80 Ah, 396 x 239 x 103 mm, 12,7 kg).
• Le correnti massime di scarica variano a seconda del modello: ad esempio, fino a 90 A su alcune varianti Ax ad alta capacità energetica e fino a 80 A su alcune varianti Bx (fare riferimento alle voci della tabella dei modelli per i valori esatti).
• Opzioni del pannello frontale: diversi pannelli frontali (A, B, C, D) per le versioni non rack e E, F, G, H per le versioni rack; alcune opzioni del pannello frontale includono combinazioni di display LCD, grafico a barre, maniglia e pulsante On/Off.
