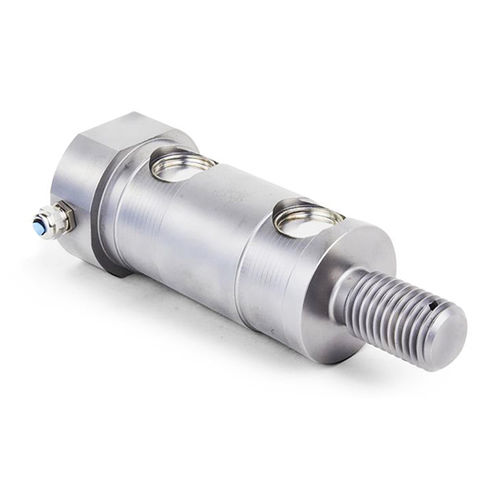

Cella di carico a trazione PR

tipo traveper ponte estensimetricoanalogica

Le celle di carico estensimetriche sono costituite da un nucleo metallico su cui sono incollati uno o più estensimetri; gli estensimetri rilevano la deformazione del metallo prodotta dal carico applicato sulla cella di carico. Gli estensimetri sono cablati in modalità ponte di Wheatstone in modo tale che la tensione su una diagonale del ponte (segnale di uscita) sia proporzionale al carico e alla tensione di alimentazione (mV /V). Le celle di carico a perno sono normalmente utilizzate nei sistemi di pesatura monocella e, quindi, il segnale in uscita non è tarato a zero e fondo scala in quanto la taratura deve essere fatta comunque al trasmettitore. La cella di carico modello PR può garantire un’elevata affidabilità grazie alla costruzione in acciaio inox e alla protezione degli estensimetri ottenuti dalla saldatura al plasma dei dischi di tenuta. Il modello PR non prevede carico nominale e dimensione standard. Le caratteristiche meccaniche e le dimensioni sono progettate in base alle specifiche esigenze di ciascuna applicazione. Alcune applicazioni sono: -Controllo del sovraccarico della gru -Carico della fune, misurazione della tensione della cinghia, ecc. Caratteristiche >Costruzione a prova di immersione >Costruzione saldata al plasma in acciaio inossidabile >Disponibile con uscita a doppio ponte (per sistema ridondante) >Disponibile con uscita CAN OPEN (CIA 404) >Disponibile con uscita analogica 4-20mA >Certificazione Atex >Carico nominale: da 500 Kg a 100 t
