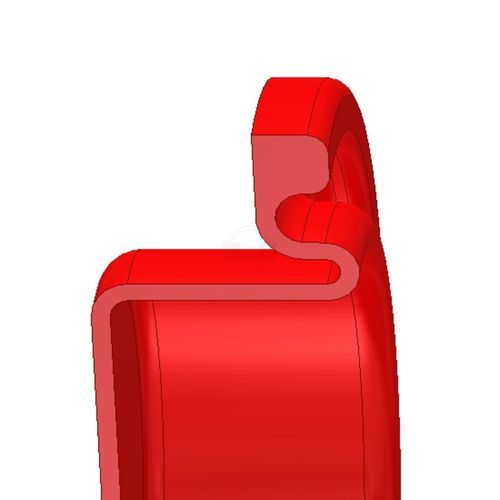

Separatore a membrana rullaggio RMG

con fissaggio a flangiadi tenuta

Descrizione del prodotto
I diaframmi a rullo RMG sono membrane molto flessibili e a parete sottile con rinforzo tessile sul lato di pressione. Agiscono come partizione mobile flessibile fornendo tenuta ermetica tra due camere e consentono un movimento di corsa perpendicolare al piano di serraggio.

Vantaggi

• resistenza intrinseca praticamente costante
• grande escursione rispetto all'altezza del diaframma
• area efficace costante durante tutta la corsa

Campi di applicazione

• statico
• dynamico
• singolo effetto
• doppio effetto
• lineare
• rotante
• oscillante

Uso principale
tecnologia di misura e controllo dei processi

Materiali
elastomeri con rinforzo tessile sul lato di pressione se richiesto

Valori tecnici

• Pressione: fino a 0,07 MPa
• Temperatura: -50°C a +80°C (dipende dal materiale)
• Velocità: dipendente dall'applicazione

Caratteristiche / specifiche tecniche

• Progetto: membrana a parete sottile con rinforzo tessile sul lato di pressione
• Funzione: separazione ermetica tra due camere
• Movimento: corsa perpendicolare al piano di serraggio
• Vantaggi: resistenza intrinseca praticamente costante; grande corsa rispetto all'altezza del diaframma; area efficace costante durante la corsa
• Applicazioni tipiche: tecnologia di misura e controllo dei processi
• Campi: statico, dinamico, singolo effetto, doppio effetto, lineare, rotante, oscillante
• Materiali: elastomeri con rinforzo tessile opzionale
• Pressione nominale: fino a 0,07 MPa
• Intervallo di temperatura di esercizio: -50°C a +80°C (dipende dal materiale)
• Velocità: dipende dall'applicazione e dal materiale
• Nota: i valori massimi di temperatura, velocità e pressione non sono applicabili simultaneamente e variano in base al materiale e al mezzo
