Trasduttore ad ultrasuoni a piastre EI series

a contatto direttosommergibile

Descrizione del prodotto

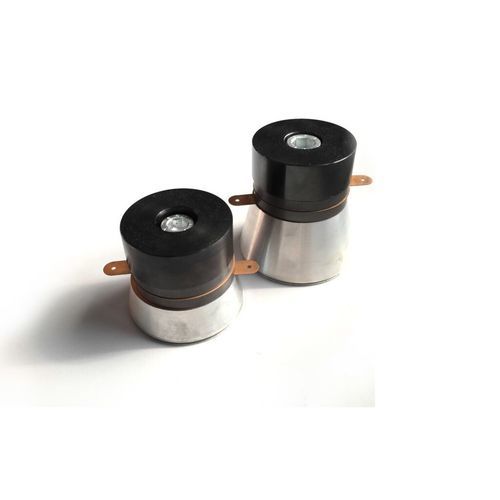

Struttura su supporto in acciaio inox AISI 316 spessore 30/10, con elementi vibranti incollati mediante resina epossidica. Ogni sonotrodo è composto da due dischi dipolari, un diffusore in alluminio e un riflettore in acciaio. Potenze unitarie: 50/100 W o 100/200 W. Frequenze operative: 24 kHz o 38 kHz. Versioni disponibili: supporti flangiati (serie EF) e supporti sommergibili (serie EI).

Supporti sommergibili
I supporti sommergibili sono realizzati in acciaio inox AISI 316 e saldati ermeticamente con TIG. Sono disponibili modelli standard e su misura. Tutti i trasduttori sommergibili sono forniti con tubo rigido diritto (h = 300 mm, d = 1/2 inch) con manicotto.

Supporti sommergibili - tabella
MODELLO | DIMENSIONI UTILI (mm) | ALTEZZA MAX (mm) | NUMERO MAX DI EMETTORI (50 o 100 W)
EI 5 | 200×300 | 100 | 5
EI 10 | 400×300 | 100 | 10
EI 15 | 550×300 | 100 | 15
EI 20 | 600×400 | 100 | 20
EI 25 | 600×460 | 100 | 25

Supporti flangiati
I supporti flangiati sono realizzati in acciaio inox AISI 316 con saldature TIG ermetiche. Sono disponibili modelli standard e su misura.

Supporti flangiati - tabella
MODELLO | DIMENSIONI UTILI (mm) | ALTEZZA MAX (mm) | NUMERO MAX DI EMETTORI (50 o 100 W)
EF 5 | 200×300 | 100 | 5
EF 10 | 400×300 | 100 | 10
EF 15 | 550×300 | 100 | 15
EF 20 | 600×400 | 100 | 20
EF 25 | 600×460 | 100 | 25

Specifiche tecniche

• Materiale del supporto: acciaio inox AISI 316 (spessore 30/10)
• Elemento vibrante (sonotrodo): due dischi dipolari + diffusore in alluminio + riflettore in acciaio
• Opzioni di potenza per emettitore: 50/100 W o 100/200 W
• Frequenze di esercizio: 24 kHz o 38 kHz
• Versioni disponibili: supporti flangiati (serie EF) e supporti sommergibili (serie EI)
• Fissaggio sommergibile: tubo rigido diritto, h = 300 mm, d = 1/2 inch, con manicotto
• Modelli disponibili: EI 5, EI 10, EI 15, EI 20, EI 25 e EF 5, EF 10, EF 15, EF 20, EF 25 (vedere le tabelle per dimensioni e numero massimo di emettitori)
