Cabina di verniciatura chiusa

per pezzi di ricambiocon filtro seccomodulare

Descrizione
Gli impianti di verniciatura manuale sono unità destinate ad aziende con bassi volumi di produzione o per attività di prototipazione. Costruiti secondo standard industriali, comprendono gli accessori necessari per eseguire operazioni di verniciatura sicure e conformi alle normative vigenti.

I laboratori di verniciatura sono composti da:

• Modulo di lavaggio ultrasonico con detergente acquoso
• Sistema di trattamento delle acque a circuito chiuso
• Forno di asciugatura e polimerizzazione con aria forzata
• Cabina di verniciatura a secco manuale con doppia filtrazione
• Pistola a spruzzo elettrostatica

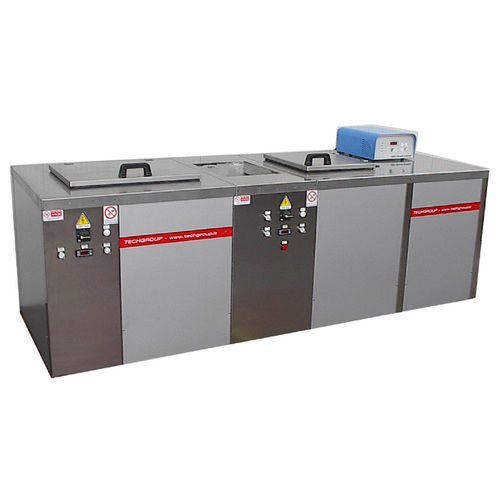

Modulo di pulizia ad ultrasuoni
Realizzato interamente in acciaio inox AISI 304, questo lavabo a doppia parete è progettato per la pulizia ad immersione di piccoli componenti tramite telai. Ciclo di lavaggio tipo:

• Pulizia ad ultrasuoni con soluzione alcalina calda (60 °C)
• Risciacquo con acqua di rete parzialmente rinnovata a temperatura ambiente
• Risciacquo con acqua di rete a temperatura ambiente
• Risciacquo con acqua ultrapura/demineralizzata a temperatura ambiente
• Asciugatura ad aria calda

Sistema di trattamento delle acque
Permette di trattare le acque di risciacquo per il riutilizzo e di produrre l'acqua ultrapura/demineralizzata necessaria alle operazioni di verniciatura.

Cabina di verniciatura
Unità autonoma dotata di filtrazione secca ad alta efficienza e realizzata con componenti modulari assemblati.

Forno
Interamente in AISI 304, consente l'asciugatura e la polimerizzazione delle vernici grazie alla circolazione continua di aria surriscaldata.

Pistola elettrostatica
Consente un'applicazione di qualità con basso consumo di vernice. Fornita con tubo di alimentazione aria e recipiente pressurizzato per vernice.

DATI TECNICI
Dimensioni utili vasca di lavaggio: 250 × 250 × 300 mm (H)
Potenza ultrasonica: 300/600 W
Potenza elettrica modulo di lavaggio: 6,5 kW AC
Conduttività acqua demineralizzata: < 1 µs/cm
Potenza elettrica trattamento acque: 1,5 kW AC
Temperatura massima forno: 160 °C
Potenza elettrica forno: circa 9 kW
Portata aspirazione cabina: 1800 m³/h
Potenza elettrica cabina di verniciatura: 1,5 kW AC
Tensione di carica pistola: 20 kV
Alimentazione pneumatica: 7 bar
Alimentazione elettrica: 400 V 50 Hz

Specifiche tecniche

• Dimensioni utili vasca di lavaggio: 250 × 250 × 300 mm (H)
• Potenza ultrasonica: 300/600 W
• Potenza elettrica modulo di lavaggio: 6,5 kW AC
• Conduttività acqua demineralizzata: < 1 µs/cm
• Potenza elettrica trattamento acque: 1,5 kW AC
• Temperatura massima forno: 160 °C
• Potenza elettrica forno: circa 9 kW
• Portata aspirazione cabina: 1800 m³/h
• Potenza elettrica cabina di verniciatura: 1,5 kW AC
• Tensione di carica pistola: 20 kV
• Alimentazione pneumatica: 7 bar
• Alimentazione elettrica: 400 V 50 Hz
