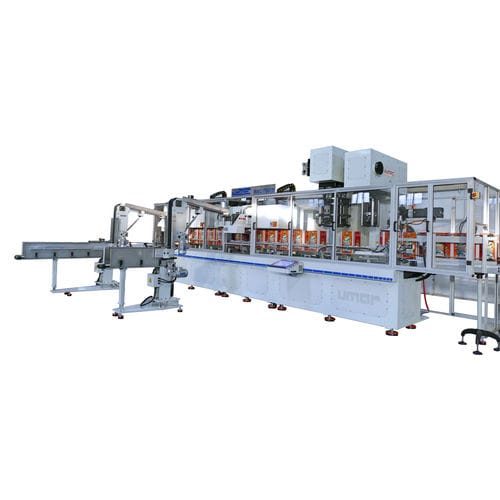

Linea di assemblaggio automatica MAC/75709

verticalerotativadi lattine per prodotti alimentari

I corpi delle lattine vengono inseriti nella macchina in posizione verticale. Questa linea è composta dalle seguenti stazioni: 1a stazione: Trasportatore d'ingresso e sincronizzazione ai bracci di trasferimento del corpo Il trasportatore d'ingresso e la sincronizzazione ai bracci di trasferimento spostano il corpo della lattina tra le stazioni per le operazioni seguenti. La sincronizzazione è eseguita da dita pneumatiche che sono guidate da una camma elettronica. Il movimento avanti e indietro e l'apertura-chiusura dei bracci di trasferimento è fatto da un sistema di camme che è alimentato da un servomotore. 2a stazione: Unità di indicizzazione della linea di saldatura Il corpo è girato su una tavola rotante per rilevare dove si trova la linea di saldatura. La linea di saldatura è posizionata come impostato sullo schermo. Il rilevamento della linea avviene tramite un sensore di contrasto o un sensore a ultrasuoni. 3a stazione: Unità di modellazione del corpo (espansione) Il corpo cilindrico viene sollevato nei bracci di espansione appesi che faranno l'espansione dai quattro angoli. L'espansione e il sollevamento con il sistema a cinghia sono alimentati e controllati da servomotori. La gamma di espansione e l'altezza di sollevamento possono essere regolate automaticamente dal display a sfioramento. 4a stazione: Unità di goffratura del corpo (Paneling) Il corpo espanso viene sollevato nella testa di goffratura sospesa dove i quattro lati del corpo vengono premuti tra i pannelli mobili interni ed esterni. La testa di goffratura e il sistema di sollevamento con nastro sono alimentati e controllati da servomotori. Il campo di goffratura e l'altezza di sollevamento possono essere regolati automaticamente dal display a sfioramento. 5a stazione: Unità di flangiatura inferiore Il sistema di flangiatura meccanico alimentato sta comprimendo il corpo dagli angoli. Il corpo espanso viene sollevato verso l'attrezzo di flangiatura appeso a testa in giù con un meccanismo di servo camma.
