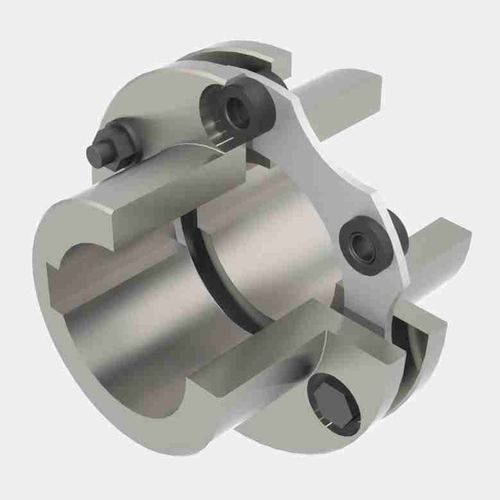

Giunto flessibile KL

a discorigido in torsioneper albero

Il giunto a disco Lamaflex è un giunto rigido a torsione interamente in acciaio, ideale per collegare pompe, compressori, motori elettrici e altri tipi di macchinari. Si tratta di un giunto flessibile a disco utilizzato per collegare gli alberi delle macchine e compensare piccoli disallineamenti dell'albero generando basse forze di ripristino. La flessibilità di questi giunti è ottenuta dalla flessione di sottili dischi metallici. I pacchetti di dischi, composti da queste singole piastre sottili tenute insieme da una presa e da un anello, sono in grado di espandersi leggermente in caso di disallineamento, assorbendo le vibrazioni e i carichi d'urto provenienti dal lato del conducente. Questo giunto è disponibile in due configurazioni alternative. La configurazione KL, composta da due mozzi e un kit di dischi, e i tipi FLS e KLS, composti da due mozzi, un distanziale e due kit di dischi. Entrambe le configurazioni possono adattarsi a disallineamenti assiali e angolari, ma solo le alternative FLS e KLS (con il distanziale) sono in grado di adattarsi a disallineamenti radiali grazie alla presenza di due pacchi di dischi flessibili. I pacchi di dischi sono prodotti con acciaio inossidabile di alta qualità (AISI-301), che garantisce un'elevata resistenza alla fatica e alla maggior parte delle condizioni ambientali. I giunti a disco Lamaflex utilizzano pacchetti di dischi unificati con 4 o 6 punti di avvitamento. Maggiore è il numero di punti di avvitamento in ogni pacco dischi, maggiore è la coppia trasmessa. Tuttavia, i disallineamenti che il giunto può sopportare sono minori. Caratteristiche e vantaggi dei giunti a disco Zero manutenzione: Non richiedono manutenzione ordinaria o lubrificazione Assenza di gioco: la struttura torsionalmente rigida garantisce l'assenza di gioco, rendendolo ideale quando la velocità costante è fondamentale
