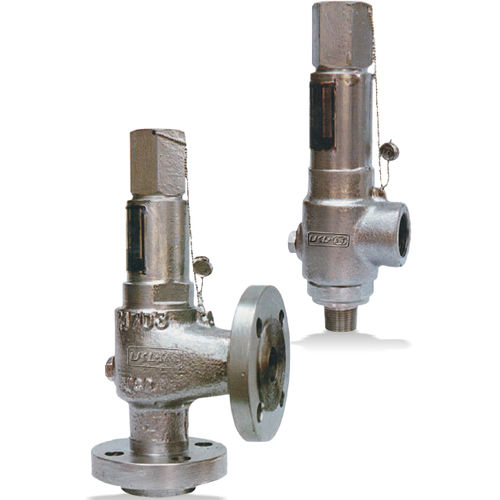

Valvola di sicurezza tipo SMFN-7000-LP, SMF-7000-MP, SMF-7000-HP e SU-7000
Questa gamma di prodotti è utilizzata principalmente per applicazioni di rilievo termico, ma grazie al coefficiente di scarico certificato per gas e liquidi può essere utilizzata anche per applicazioni di scarico della pressione. Il tipo SMFN-7000 copre le applicazioni in cui gli utenti preferiscono i collegamenti a vite. Queste valvole sono disponibili con dimensioni di ingresso da ½" a 1" e pressione da 0,8 bar a 400 bar per il gas e fino a 1500 bar per il liquido in varie combinazioni di materiali. Il modello SU-7000 ha attacchi terminali flangiati con corpo fuso integrato.
Media : Gas, vapore e liquidi.
Sovrapressione: Gas e vapore e liquidi 10%, 21%.
Soffiaggio: Gas e vapore dal 5% al 7% e meno del 21% per i liquidi.
Orifizi: da "b" a "f".
Campo di pressione impostata: da 0,8 bar a 400 bar (per il gas), fino a 1500 bar per il liquido.
Campo di temperatura : Da -200 °C a 400 °C.
Materiali : Acciaio al carbonio, acciaio legato, Hastelloy, Monel e altri materiali su richiesta.
Opzioni : Soffietto, ugelli di lavaggio, leva di sollevamento, bavaglio di prova, sede resiliente o temprata
Codici di progettazione: API-520, API-520, API-521, API-526, API-527, ASME-B 16.34, ASME-B 16.5, ASME-sezione VII
---
