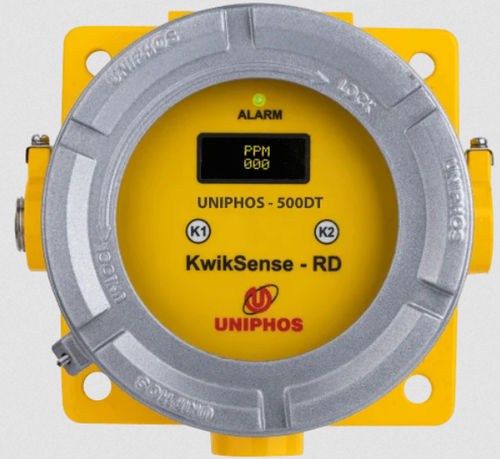

Display a distanza KwikSense RD

OLEDdigitaleindustriale

Panoramica
Il Uniphos KwikSense RD duplica il display del trasmettitore in una posizione remota, consentendo la visualizzazione e il controllo locale quando il trasmettitore principale è di difficile accesso. Può operare come controllore e/o come ponte tra rilevatore e controllore.
Fornisce uscite RS-485 MODBUS-RTU e 4-20 mA per il collegamento a controllori e rilevatori. Tutte le impostazioni sono configurabili tramite la bacchetta magnetica non intrusiva fornita. L'unità è certificata a livello internazionale (ATEX, IECEx, SIL2, InMetro).

Applicazioni

• Impianti petroliferi e del gas
• Stabilimenti petrolchimici
• Industria chimica
• Produzione farmaceutica
• Settore marino e piattaforme offshore
• Impianti di fertilizzanti
• Impianti nucleari
• Aziende siderurgiche e fonderie

Caratteristiche

• Visualizzazione e rilevamento remoto
• Uscita analogica 4-20 mA con comunicazione digitale MODBUS su RS-485
• Classe temperatura T4: -20 °C a +85 °C
• Tre contatti relè privi di potenziale
• Configurazione tramite bacchetta magnetica non intrusiva
• Certificazioni internazionali: ATEX, IECEx, SIL2, InMetro (e altre)

Specifiche

• Ingresso sensore: 4-20 mA standard industriale (modulo sensore non applicabile)
• Tensione di esercizio: 18–30 V CC
• Tipo di sistema: Strumento basato su microcontrollore con calibrazione non intrusiva
• Display: OLED 8 x 2
• LED: LED tricolore
• Allarmi: Due allarmi configurabili dall'utente
• Uscite: RS-485 MODBUS / corrente 4-20 mA
• Relè: 3 contatti privi di potenziale
• Resistenza di carico: max 600 Ω
• Consumo: < 3 W
• Custodia: Antideflagrante in lega di alluminio pressofuso o SS-316
• Protezione ingressi: IP66
• Dimensioni: Diametro ≈ 250 mm; Altezza ≈ 170 mm
• Cablaggio: Configurazione 3/4 fili
• Interfaccia: Calibrazione/configurazione tramite bacchetta magnetica non intrusiva; interfaccia wireless opzionale
• Temperatura di esercizio: -20 a 60 °C
• Pressione di esercizio: Ambiente +10 %
• Umidità: 0–95 %UR (senza condensa)
• Ingressi cavo: ½” NPT (2) e 3/4” (1)
• Certificazioni: ATEX, IECEx, SIL2, InMetro (oltre a PESO, CMFRI, MED come elencato)
• Peso: Alluminio ≈ 2,5 kg; SS-316 ≈ 5,2 kg

Specifiche tecniche

• Ingresso modello: 4-20 mA standard industriale
• Comunicazioni digitali: RS-485 MODBUS-RTU
• Alimentazione: 18–30 V CC; consumo < 3 W
• Display: OLED 8 x 2
• Allarmi/relè: Due allarmi utente; tre contatti privi di potenziale
• Custodia/protezione: Antideflagrante in alluminio pressofuso o SS-316; IP66
• Dimensioni e peso: Ø ~250 mm; H ~170 mm; ~2,5 kg (Al) / ~5,2 kg (SS316)
• Ambiente: -20 a 60 °C; 0–95 %UR senza condensa
• Ingressi e cablaggio: ½” NPT (2) & 3/4” (1); 3/4 fili
• Configurazione: Bacchetta magnetica non intrusiva; monitoraggio/configurazione wireless opzionale
• Certificazioni: ATEX, IECEx, SIL2, InMetro (e altre)
