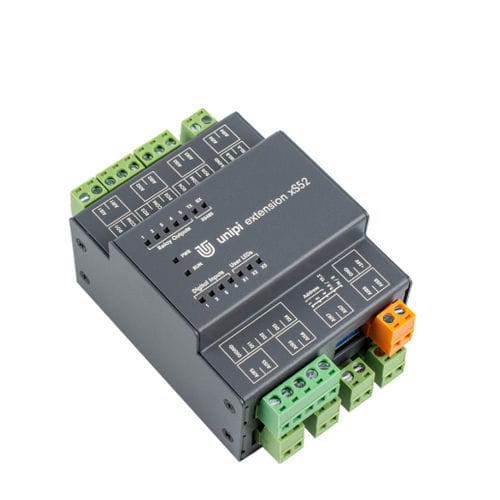

Modulo di estensione per relè xS52

analogicosu guida DIN

Unipi Extension xS52 è un modulo di estensione che comunica attraverso l'interfaccia seriale RS-485 (Modbus RTU). Il modulo è un metodo semplice ed economico per estendere il progetto con ingressi e uscite supplementari. L'xS52 dispone di una serie di ingressi analogici, ma anche di ingressi e uscite digitali. Ciò lo rende adatto all'implementazione in progetti più complessi che prevedono la misurazione di componenti analogici. Il modulo è progettato per l'installazione su guida DIN ed è compatibile con i controllori Unipi e con i PLC di altri produttori. Descrizione degli ingressi e delle uscite Gli ingressi digitali (DI) sono progettati per leggere stati logici binari rappresentati da livelli di tensione diretti. Ciò li rende adatti alla lettura di dati provenienti da vari sensori e dispositivi binari, come interruttori (on/off), sensori di movimento (movimento rilevato/non rilevato), sensori di livello di liquidi (serbatoio pieno/serbatoio vuoto), ecc. Tutti gli ingressi digitali sono inoltre dotati di funzionalità di contatore per impostazione predefinita. Le uscite a relè (RO) sono utilizzate principalmente per la commutazione di dispositivi a due stati con un maggiore assorbimento di corrente, come lampadine, azionamenti di valvole termoelettriche, scaldabagni, pompe, ecc. Gli ingressi analogici (AI) sono progettati per misurare la resistenza e sono ideali per leggere i valori dei sensori analogici (ad esempio, il sensore di temperatura PT1000). Interfacce di comunicazione I moduli di estensione comunicano attraverso l'interfaccia RS-485 (protocollo Modbus). Le istruzioni per il collegamento e la messa in servizio, compresa una descrizione della configurazione SW e HW dei parametri di comunicazione, sono disponibili a questo link. Altre funzioni Oltre agli ingressi e alle uscite standard, il modulo dispone di altre funzioni che ne ampliano le possibilità di utilizzo. Interruttore diretto Impostazioni predefinite Master Watchdog
