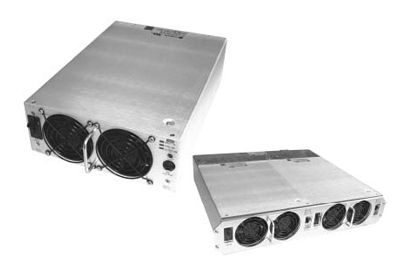

Convertitore DC/AC parallelo INV2500 series

sinusoidalead alta frequenzaper applicazioni industriali

La serie di INV2500-HS del Telecom di UNIPOWER è 2500 volt-ampere, onda di seno, caldo-scambia i moduli dell'invertitore che sono disponibili con una mensola compatibile e di due unità da 19 pollici. La mensola è 2RU alto (3.5 pollici). Le unità funzionano fuori di un 48VDC (gamma 42-56V) immesso e producono 115VAC prodotto a 22A RMS o 230VAC a 11A RMS. Due unità nella mensola producono 115VAC a 44A o a 230VAC a 22A. La distorsione bassa 50 o l'onda di seno 60Hz è prodotta usando semiconduttori di alimentazione di IGBT e del MOSFET con avanzato, ad alta frequenza, tecniche di modulazione di pulse-width che realizzano l'efficienza di 90% e 7.2VA per densità di alimentazione di pollice cubico. Le unità possono essere messe per più alta alimentazione dell'uscita o per le applicazioni ridondanti N+1. Una volta funzionate nella mensola sono messe automaticamente. Completamente sono isolate dalla batteria di telecomunicazione. Un interruttore dell'input accende l'invertitore e protegge la batteria dai difetti dell'input. Un interruttore dell'uscita collega l'invertitore al bus del carico (dopo sincronizzazione se il bus è in tensione) e rapidamente stacca l'invertitore in caso di un difetto interno. L'invertitore ha l'alta possibilità dell'impulso (fino a 300%) per iniziare i carichi quali i motori, ma i viaggi dell'interruttore dell'uscita rapidamente se l'alimentazione tenta di fluire nuovamente dentro un invertitore incolpato. Il pannello anteriore LED indica la condizione dell'invertitore ed i contatti dell'allarme del relè della forma C sono disponibili sulla parte posteriore. Le unità auto-sono raffreddate dai ventilatori interni.
