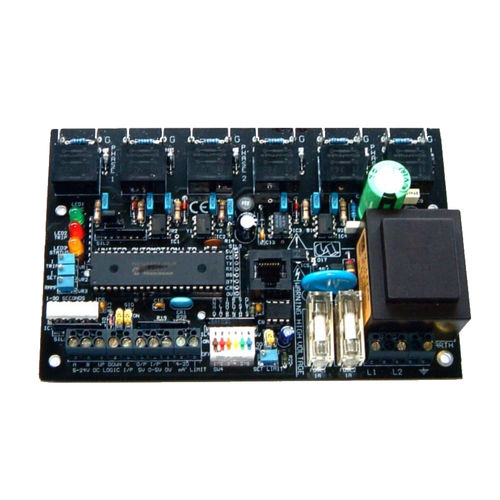

Controllore di potenza a tiristore FC36M

a transitori rapiditrifasetipo open frame

Alimentatori Raddrizzatori a metà e completamente controllati Controllo motore a corrente alternata Controllo motore a corrente continua Soft Starter Regolatori del riscaldatore Generatore ad induzione Regolazione della tensione AC Controllo del trasformatore trifase Schede di cottura aggiuntive possono essere configurate per attivare SCR in parallelo per applicazioni con correnti molto elevate o per fornire un driver a dodici impulsi per un controllo CC fluido Extra opzionali Alloggiamento guida DIN (W30105) Modulo di comando (A402131) Pannello di condizionamento del segnale (A40202086) Moduli a tiristori, fusibili e assemblaggi completi. CARATTERISTICHE CHIAVE I tiristori richiedono un elevato impulso iniziale di corrente di gate e impulsi di mantenimento relativamente ampi per garantire una cottura affidabile, in particolare in presenza di piccoli angoli di controllo di fase. Il FC36MV fornisce le seguenti specifiche di cottura Gate Drive: Recinzione picchetto con una PRF di 25Khz un impulso iniziale di sparo di 10 volt a circuito aperto. 750 mA su 10 Ohm e impulsi di mantenimento 400mA su 10 Ohm per uscita. Gli impulsi di sostegno sono di 20 uS Wide.
