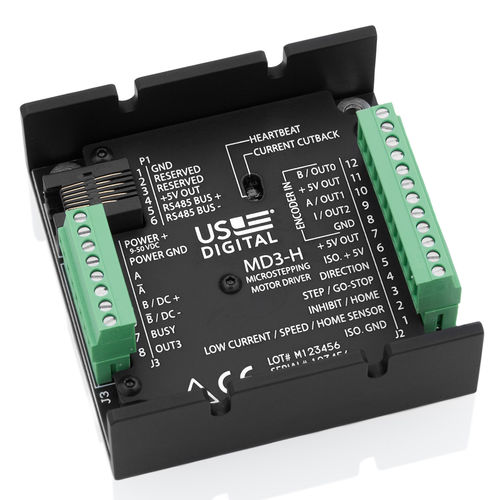

Comando di motore passo-passo MD3

per motore DCcontrollore di movimento

Il MD3 è un driver del motore passo a passo con un regolatore integrato di moto che è capace di azionamento dei motori passo a passo di dimensioni 14 - 42 da 2 a 256 microsteps per punto. Le correnti di punta del motore sono selezionabili da 0,5 a 7,0 amp alla fase per la versione di H-opzione. L'L-opzione fornisce la corrente selezionabile da 0,05 a 1,8 amp alla fase. Il MD3 azionato da una tensione di semplice alimentazione da 9 a 50 VCC. Il MD3 può essere configurato e controllato facendo uso del protocollo aperto di MODBUS RTU sopra un bus RS485. Il programma libero di messa a punto MD3 e della dimostrazione MD3 degli Stati Uniti Digital può essere usato per configurare e controllare l'azionamento facendo uso di un'interfaccia grafica. Il MD3 può essere configurato per essere principalmente compatibile con i driver del motore attuale di MD2S-D e di MD2S-P degli Stati Uniti Digital. Le spine pre-metalliche del connettore da questi prodotti attuali possono essere così com'è inserito ai più grandi connettori MD3. L'interfaccia del registro è pubblicata in moda da potere scrivere l'utente il loro proprio software di controllo per il MD3. Ad unità multiple MD3 possono essere collegate allo stesso bus RS485 da ogni unità possono essere assegnate un indirizzo di dispositivo unico. Il MD3 ha arresto termico incorporato per proteggere l'azionamento dal surriscaldamento ed è firmware aggiornabile dall'utilizzatore finale.
