Sistema di ispezione a camera SURFSCAN CVT820

CCDdi difetto di superficiein linea

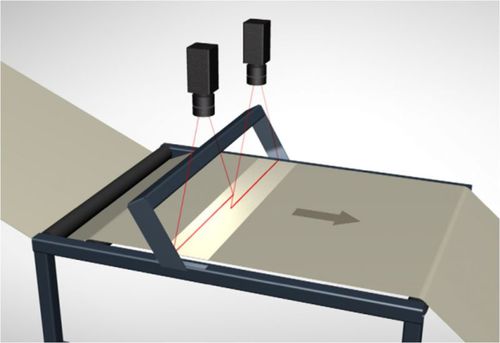

SURFSCAN CVT820 si applica principalmente nel metallo e nella produzione non metallica della striscia in laminatoi a freddo per controllare i difetti superficiali della striscia dalla macchina fotografica del CCD e dall'unità di controllo. Questo dispositivo contribuisce a migliorare la qualità di produzione ed ad eliminare o minimizzare lo spreco. Principio dei dispositivi: Il dispositivo di superficie di controllo di SURFSCAN è basato su analisi computerizzata della superficie di metallo che è controllata dalle macchine fotografiche digitali. La superficie di metallo è illuminata dalle luci ad alto rendimento basate sulla tecnologia del LED. La superficie illuminata è di quanto esplorata dalla linea macchine fotografiche di esplorazione. Questi tipi di macchine fotografiche hanno soltanto una fila degli elementi sensibili alla luce. L'intera immagine è generata tramite il movimento di superficie. Il vantaggio della linea macchine fotografiche di esplorazione è la velocità che realizzano. SURFSCAN comprende la linea doppia multipla macchine fotografiche di sensibilità di esplorazione con una risoluzione dei fino a 5136 pixel, con fino 70MHz alla linea larghezza dati del bit di 12 e di frequenza. L'immagine è analizzata ai punti e nelle risoluzioni multiple. La qualità generale della superficie è valutata secondo i test di verifica prestabiliti o dai test di verifica richiesti dal cliente. Più ulteriormente, tutti i difetti locali, che generano l'eterogeneità di superficie, inoltre sono rilevati. Questi difetti sono per esempio ammaccature, graffiature, pozzi, ecc. I difetti locali più ulteriormente sono analizzati. Per ogni difetto un certo numero di caratteristiche è risolute. Cronometri i dati, posizione di difetto e la periodicità possibile inoltre è considerata. Queste caratteristiche sono usate per descrivere il difetto nel senso numerico che può essere riconosciuto da un classificatore. SURFSCAN è un sistema piuttosto che il dispositivo.
