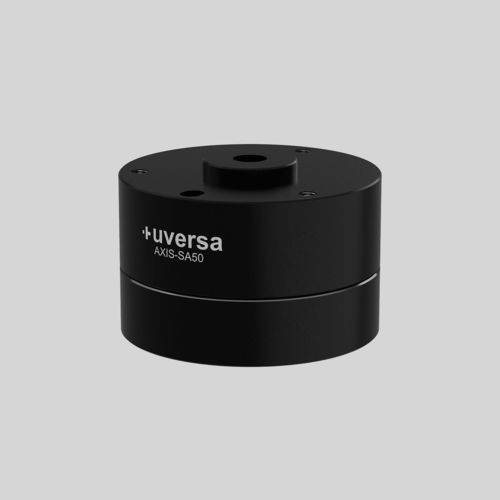

Sistema di bloccaggio e centraggio meccanico AXIS-SA50

Riepilogo prodotto
L'AXIS-SA50 è un'unità di compensazione progettata per compensare scostamenti di posizione e angolari durante operazioni di assemblaggio e accoppiamento nell'automazione industriale. Permette un contatto e un inserimento a pressione precisi nonostante le tolleranze di produzione, garantendo al contempo una trasmissione affidabile delle forze nell'asse di accoppiamento.

Funzione
Il meccanismo integrato di centraggio autoscatto con molla allinea automaticamente i componenti senza introdurre precarico meccanico. Ciò previene inceppamenti e riduce il rischio di danni durante cicli automatizzati ripetitivi e operazioni manuali di assemblaggio.

Campo di compensazione e forze
Il modulo compensa lo spostamento radiale nel piano XY fino a ±1 mm e la rotazione fino a ±3°. Trasmette elevate forze in direzione Z sia in compressione che in trazione. Valori misurati: forza di ripristino XY ≈ 4–7 N, momento di ripristino (rotazionale) ≈ 0,01–0,05 Nm, compressione max. 1000 N, trazione max. 600 N, ritorno alla posizione originale nell'ordine dei centesimi di millimetro (3 µm–13 µm, misurazioni su campione).

Vantaggi

• Garantisce centraggio preciso e senza stress per operazioni di accoppiamento e press-fit
• Riduce i picchi di carico meccanico e protegge i componenti adiacenti
• Semplifica l'integrazione in pinze e unità di assemblaggio compatte
• Migliora l'affidabilità del processo in produzione automatizzata

Informazioni aggiuntive (tabella)
Colore: Nero anodizzato duro
Codice HS: 84799070
Paese di origine: Germania
Materiale: Alluminio (fresato)
Ritorno alla posizione originale: 3 µm – 13 µm (misurazioni su campione)

Caratteristiche / Specifiche tecniche

• Numero articolo: AXIS-SA50
• Brand: uversa
• Modello: AXIS-SA50
• Colore: Nero anodizzato duro
• Forza di ripristino (piano XY): circa 4 N a 7 N
• Momento di ripristino (rotazionale): circa 0,01 Nm a 0,05 Nm
• Forza di compressione: max. 1000 N
• Forza di trazione: max. 600 N
• Ritorno alla posizione originale: 3 µm – 13 µm (misurazioni su campione)
• Codice HS: 84799070
• Paese di origine: Germania
• Materiale: Alluminio (fresato)
• Peso: 0,234 kg
