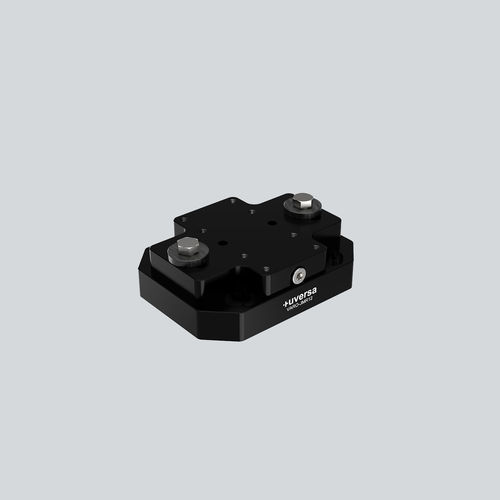

Modulo di posizionamento a più gradi di libertà VARO-JMR12

Descrizione
Il modulo di regolazione VARO-JMR12 2.0 per l'ingegneria meccanica è la versione evoluta del VARO-JM12. È progettato per il posizionamento preciso nel piano X/Y e per compensare in modo affidabile le tolleranze di fabbricazione. Offre un campo di regolazione esteso di ±7,5 mm in X e ±4,5 mm in Y per maggiore flessibilità di posizionamento.

Caratteristiche
Il modulo dispone di fori oblungi che consentono una regolazione lineare e rotazionale con precisione ±2,5°. Viti di regolazione laterali permettono la messa a punto fine. Realizzato in alluminio lavorato e anodizzato; rivestimento SurTec® 650 conduttivo ESD disponibile su richiesta. Parte del sistema modulare uversa per combinazioni con basi mono e duo e altri moduli.

Moduli compatibili

• PEX-MS12
• PEX-DS12
• EVO-KM12
• EVO-DM12

FAQ (sintesi)

• A cosa serve il VARO-JMR? — Regolazione precisa dei componenti nel piano X/Y per compensare le tolleranze di fabbricazione e semplificare il progetto meccanico.
• In cosa differisce il VARO-JMR dal VARO-JM? — Nuova generazione con campo di regolazione esteso e fori oblungi che consentono regolazione lineare e rotazionale.
• Come viene effettuata la regolazione? — Tramite viti di regolazione laterali per la messa a punto fine; combinata con la regolazione rotazionale tramite i fori oblungi per un ampio campo di regolazione.
• Come si monta il VARO-JMR? — Può essere montato su superfici di lavoro fisse o integrato direttamente in assiemi; adatto a numerose posizioni di installazione.
• Quali varianti sono disponibili? — Diverse colorazioni anodizzate e un rivestimento opzionale SurTec® 650 conduttivo ESD, passivato.
• Per quali applicazioni è più adatto? — Ingegneria meccanica, costruzione di attrezzature, banchi prova e sistemi di assemblaggio che richiedono allineamento preciso e design modulare.

Caratteristiche / specifiche tecniche

• Nome modello: VARO-JMR12
• Campo di regolazione X: ±7,5 mm
• Campo di regolazione Y: ±4,5 mm
• Regolazione rotazionale fine: ±2,5°
• Montaggio: fori oblungi (consentono regolazione lineare e rotazionale)
• Materiale: Alluminio (fresato), anodizzato
• Finiture / Colori disponibili: Nero anodizzato (standard), Blu, Rosso, Verde, Oro, SurTec® 650 (conduttivo ESD, passivato)
• Codice HS: 90330090
• Paese di origine: Germania
• Peso tipico (modulo singolo, variante): 0,250 kg
• Compatibilità di sistema: Sistema modulare uversa (compatibile con PEX-MS12, PEX-DS12, EVO-KM12, EVO-DM12)
