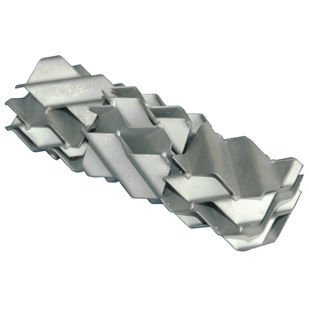

Miscelatore statico GV

continuoper liquidiper trattamento di acqua

Il miscelatore statico GV è stato utilizzato con successo in applicazioni a flusso turbolento per oltre 35 anni. È un miscelatore in linea ad alte prestazioni in grado di miscelare liquidi a bassa viscosità, miscelare gas, disperdere liquidi immiscibili e creare dispersioni gas-liquido con un grado di miscelazione molto elevato in una lunghezza ridotta. Capacità di miscelazione Miscelazione di liquidi a bassa viscosità Disperdere liquidi immiscibili Miscelazione di gas Mettere a contatto gas e liquidi Applicazioni Miscelazione di liquidi, prodotti chimici e additivi negli impianti chimici e di trattamento delle acque Dispersione di liquidi immiscibili come petrolio greggio e acqua nelle raffinerie per applicazioni di estrazione Miscelazione di gas davanti a reattori catalitici Contatto tra aria e liquidi per l'ossidazione Variabili di configurazione geometrica Il miscelatore statico GV è versatile perché dispone di numerose variabili di configurazione geometrica che possono essere utilizzate per influenzare l'intensità della miscelazione creata all'interno di qualsiasi diametro di tubo e creare soluzioni di miscelazione difficili da ottenere con qualsiasi altra tecnologia: I miscelatori statici GV standard sono costruiti con piastre ondulate a 5 strati su tutto il diametro con un angolo di 45o rispetto all'asse del tubo (Figure 1 e 2). Il numero di strati può essere variato all'interno di un dato diametro del tubo (Figura #3) per intensificare la miscelazione e il contatto L'angolo di corrugazione può variare (Figura #4) per influenzare l'intensità della miscelazione e la caduta di pressione. I distanziatori tra gli elementi di miscelazione sfruttano la miscelazione turbolenta del tubo vuoto creata dall'elemento di miscelazione immobile a monte (Figura #5) senza perdite di carico aggiuntive.
