Miscelatore statico

continuoper liquidiper l'industria delle materie plastiche

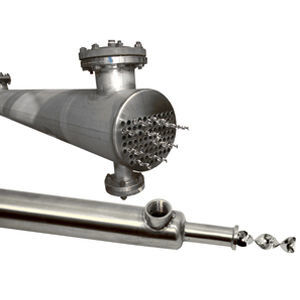

StaMixCo produce scambiatori di calore a miscelazione statica per migliorare il trasferimento di calore in applicazioni a flusso laminare. Sono utilizzati sia per il riscaldamento che per il raffreddamento di materiali viscosi. Scambiatori di calore monotubo Uno scambiatore di calore monotubo è ideale per piccole portate, dove un singolo tubo riempito con elementi di miscelazione statica elabora l'intera portata. Scambiatori di calore multi-tubo Uno scambiatore di calore multi-tubo è l'ideale per grandi portate con più tubi in parallelo. Ogni tubo è riempito con elementi di miscelazione statica Principi di funzionamento Il flusso di materiali viscosi in tubi e tubature è normalmente in regime di flusso laminare. In questo regime di flusso laminare in un tubo vuoto (Figura 2), non vi è praticamente alcuna miscelazione/scambio (miscelazione radiale) di materiale tra la parete interna del tubo e il fluido sfuso che viaggia al centro del tubo. Quando si raffreddano o riscaldano materiali viscosi in un tubo vuoto, questo profilo di flusso laminare ostacola notevolmente il trasferimento di calore. Gli elementi di miscelazione statica, se inseriti in un tubo che tratta materiali viscosi, scambiano il materiale della parete e del fluido sfuso e migliorano il trasferimento di calore di un fattore da 3 a 6, a seconda del tipo di elemento di miscelazione statica utilizzato, delle dimensioni del tubo e delle condizioni di processo. Vantaggi degli scambiatori di calore a miscelazione statica Volume compatto con requisiti di spazio ridotti Tempo di residenza breve Le caratteristiche del flusso a tappo assicurano una distribuzione ristretta del tempo di residenza del flusso di prodotto Miscelazione, reazione e trasferimento di calore simultanei Tipi di elementi di miscelazione statica adatti al trasferimento di calore viscoso Esistono tre (3) tipi fondamentali di elementi di miscelazione statica che vengono utilizzati per migliorare il trasferimento di calore nelle applicazioni a flusso laminare.
