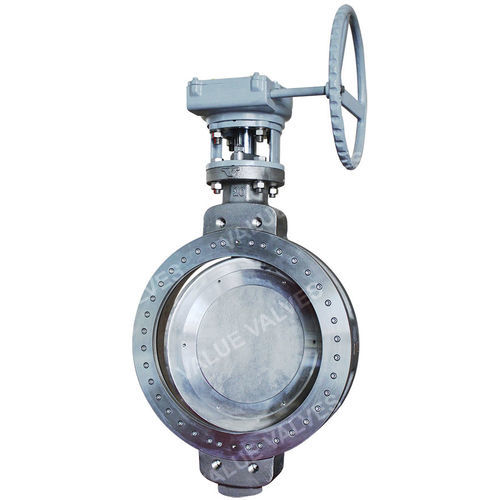

Valvola a farfalla VF-8A

con volantea sedea saldare

Indicazione del disco marcata all'estremità dell'albero per identificare chiaramente il grado di apertura del disco in qualsiasi momento. FACCIA DURA DEL DISCO Il disco standard è costruito con una superficie saldata in stellite o cromata dura, che garantisce una maggiore durezza e resistenza all'usura e una lunga durata. DESIGN DELLA GUARNIZIONE La guarnizione morbida di grafite per la sede laminata è posizionata sul corpo che riduce la possibilità che la grafite si usuri ulteriormente e porti a perdite. La grafite è posizionata nell'intaglio della sede di tenuta per consentire una facile riparazione. Forniamo anche sedi laminate e sedi in metallo massiccio. DESIGN A PROVA DI POLVERE Il design delle boccole impedisce l'ingresso di materiale estraneo nell'area dell'albero. RESISTENZA DELL'ALBERO MIGLIORATA La resistenza dell'albero è aumentata grazie all'albero scanalato senza forare l'albero per il perno conico. PROTEZIONE CONTRO IL SOFFIAGGIO Sia l'arresto dell'albero che il coperchio inferiore offrono una protezione affidabile contro le esplosioni. DISCO Il design senza perni consente di eseguire facilmente le operazioni di manutenzione. DESIGN DI CHIUSURA BIDIREZIONALE Il design della tenuta flottante è autoregolabile e le superfici di tenuta di un sistema di tenuta ellittico sono completamente a contatto solo nella posizione finale. Questo meccanismo garantisce una chiusura impeccabile a tenuta di bolla. Per le valvole con estremità flangiata, l'albero è posizionato sul lato della flangia, riducendo così la possibilità di perdite esterne causate da variazioni della temperatura ambiente. Specifiche: DESIGN DELLA VALVOLA E VALORI NOMINALI DI PRESSIONE/DIFFUSIONE: -ASME B16.34 -API 609 TEST DI PRESSIONE: -API 598 -ISO 5208 FORATURA DELLA FLANGIA: -ASME B16.5 -ASME B 16.47 -ISO 7005 -EN 1092 FLANGIA DI MONTAGGIO: -ISO 5211 -FACE TO FACE: -API 609 -ISO 5752 -ASME B16.10 OMOLOGAZIONE ANTINCENDIO: -API 607 -ISO 10497
