Apparecchiatura di controllo per applicazioni industriali COGASTOP WEFT 3100

per processo di fabbricazioneelettricaalta risoluzione

Descrizione breve
Il rilevatore di filati PROTECHNA COGASTOP WEFT 3100 è un sistema di controllo per individuare difetti del filo di trama sui telai. Rileva piume, fili doppi, nodi e rotture capillari. Ciò è particolarmente importante per i tessuti verniciati, poiché ogni difetto è visibile nel prodotto finale verniciato.

Funzioni principali

• Monitoraggio dei fili di trama sui telai
• Semplice da usare

Costruzione e funzionamento

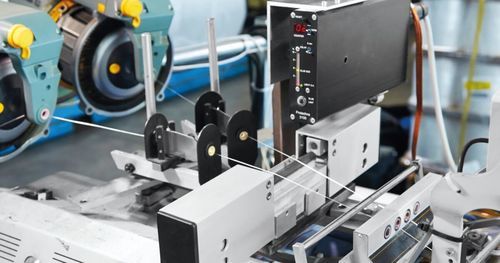

Il COGASTOP WEFT 3100 si monta prima o direttamente dopo il nutrice in modo che i difetti possano essere rimossi prima di essere tessuti nel tessuto. Uno o più fili di trama passano al centro di un fascio di luce focalizzato. Quando un difetto di filo attraversa il fascio, la luce trasmessa si riduce; se la variazione supera la sensibilità impostata, il telaio viene arrestato per consentire la rimozione del difetto. La testa di ispezione è collegata all'unità di controllo tramite fibre ottiche per garantire un'elevata immunità alle interferenze elettromagnetiche. Il collegamento elettrico, la valutazione elettronica e l'arresto della macchina sono gestiti dall'unità di controllo.

Tour prodotto / Immagini
Sono disponibili più immagini del prodotto e un video che mostrano l'installazione e i dettagli della testa di ispezione, le posizioni di montaggio tipiche (prima/dopo il nutrice) ed esempi visivi dei difetti rilevati.

Caratteristiche tecniche / specifiche

• Velocità del filo: da 100 m/min
• Campo di monitoraggio: 200 mm
• Tensione di alimentazione: 115V–230V / 50Hz–60Hz
• Contatto di arresto: contatto relè privo di potenziale
