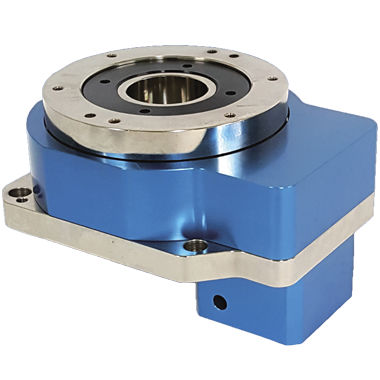

Unità di rotazione HRP series

Piattaforma rotante cava di precisione HRP -Design della tavola di uscita cava di grande diametro -Azionamento a ingranaggi elicoidali di precisione (è possibile aggiungere uno stadio a ingranaggi planetari opzionale) -Coppia di uscita elevata e design ad alta rigidità -Rapporto di riduzione più elevato -Design semplice del collegamento diretto con il motore di azionamento -Riduttore planetario opzionale con rapporto di riduzione più elevato Collegamento flessibile del motore Il design modulare della piastra di adattamento del motore è adatto alla maggior parte dei servomotori o dei motori passo-passo. L'ingresso e il motore sono accoppiati tramite un meccanismo di bloccaggio. Il meccanismo ha superato l'analisi di bilanciamento dinamico per garantire la concentricità e l'equilibrio del collegamento e l'assenza di gioco per la trasmissione di potenza ad alta velocità. Design a struttura cava Design conveniente per facilitare i lavori di cablaggio elettrico o di tubazione Alta precisione Precisione di posizionamento ripetitiva ≦10 Gioco torsionale ≦1 arcmin Movimento perso 2arcmin Montaggio diretto del pezzo La tavola rotante consente il montaggio diretto del pezzo per una maggiore comodità nel caricamento dei pezzi Design a ingranaggi elicoidali Il meccanismo di riduzione della velocità impiega un sistema di ingranaggi elicoidali di precisione, che garantisce una velocità di ingranamento dei denti due volte superiore rispetto ai normali ingranaggi cilindrici. Funzionamento estremamente fluido, bassa rumorosità, elevata coppia in uscita e gioco ridotto. Lavorazione degli ingranaggi ad alta precisione L'alloggiamento della tavola di rotazione è realizzato in lega di alluminio e la lavorazione di precisione è eseguita con macchine CNC. La rettifica di precisione del dente dell'ingranaggio assicura una precisione che raggiunge la classe DIN6 con una durezza di 58-60HRC
