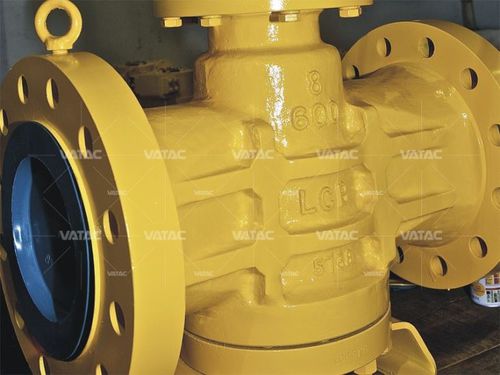

Valvola a otturatore

manualedi regolazionedi arresto

Le valvole a spina lubrificate a sede resiliente sono del tipo a "blocco" o a chiusura completa. Può essere utilizzata per la regolazione dell'acceleratore quando non è necessaria una regolazione accurata. Ma il servizio primario è il funzionamento positivo apertura-chiusura Tre parti fondamentali sono costituite dalla valvola ad otturatore lubrificata: corpo, coperchio e otturatore. L'otturatore è l'unico elemento mobile. La valvola viene aperta solo in rotazione, l'otturatore ruota su un seggio lubrificato. Mentre l'otturatore è disponibile in forma cilindrica e conica, l'ultima è generalmente preferibile, perché il principio di rotazione conica consente un funzionamento rapido e semplice della valvola. La forma conica dell'otturatore combina il vantaggio di tenuta dell'azione a cuneo con l'azione di scorrimento del movimento rotatorio. La rotazione elimina la necessità di sollevare e abbassare un elemento mobile della valvola e protegge le superfici di seduta dall'esposizione ad elementi corrosivi » Progettazione e produzione secondo API 599, ASME B16.34 o DIN3202 ◆ Valutazioni P.T secondo ASME B16.34 » Dimensioni faccia a faccia secondo ASME B16.10 ◆ Estremità flangiate secondo ASME B16.5 » Terminali a saldare di testa ad ASME B16.25 ◆ Terminali filettati ad ASME B1.20.1 » Terminali a saldare su zoccolo secondo ASME B16.11 ◆ Marcatura delle valvole secondo MSS SP-25 » Ispezione e testato secondo API 598 » Dimensioni da 1/2" a 30" » Valori nominali di pressione da Classe 150 a Classe 2500, da PN10 a PN420 » Termina le connessioni in R.F.F. o RTJ flangiato, NPT filettato, BSPT, S.W. saldato, B.W e scanalato » Materiali del corpo disponibili in acciaio al carbonio fuso o forgiato ASTM A216 WCB, WCC, ASTM A105N, acciaio a basso tenore di carbonio LCB, LCC, LF2, acciaio legato WC6, WC9, F11, F22, acciaio inossidabile CF8, CF8M, CF3, CF3M, A182 F304, F304L, F316, F316L, acciaio duplex e super duplex A890 GR. 4A, 5A o F51, Materiali speciali in Monel, Alu.
