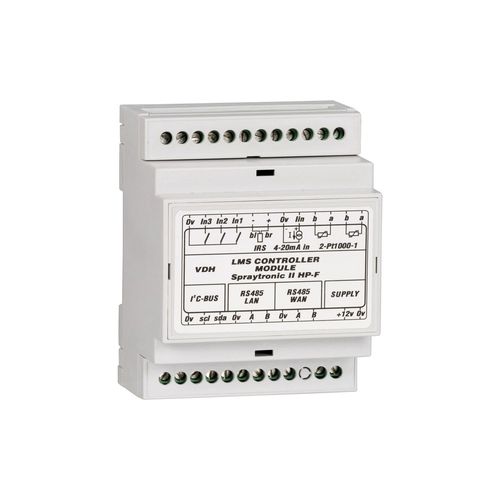

Modulo di controllo di temperatura LMS

industriale

Lo Spraytronic II è un comando completo per una cabina di verniciatura e consiste in una combinazione di un pannello di controllo (Spraytronic II CP) e di una scheda a circuito stampato principale (Spraytronic II MPCB), collegati tra loro con un cavo di collegamento a 4 fili. La scheda principale di Spraytronic II dispone di ingressi per due sensori di temperatura Pt1000, un ingresso per il rilevamento degli spruzzi e tre ingressi digitali per l'accensione esterna, il rilevamento degli incendi e l'arresto di emergenza. È possibile collegare alla scheda principale diversi moduli LMS di ingresso e uscita per ottenere funzioni aggiuntive. Sono disponibili i seguenti moduli LMS: - LMS 4x Uscita analogica 0-10Vdc (max. 1 modulo di uscita analogica) - LMS 6x Ingresso digitale (max. 2 moduli di ingresso digitale) - LMS 7x Relè (max. 3 moduli relè) Il pannello di controllo è dotato di due display. Questi display possono visualizzare la temperatura, i set point, i tempi e gli allarmi. I pulsanti e i LED di stato sono dotati di simboli chiari per un facile utilizzo. In fase di produzione, i parametri predefiniti sono già impostati. Queste impostazioni possono essere modificate durante l'installazione. Per modificare queste impostazioni è necessaria una password. Il regolatore è corredato di un manuale chiaro.
