Morsa di macchina V30 series
orizzontalea vitein acciaio

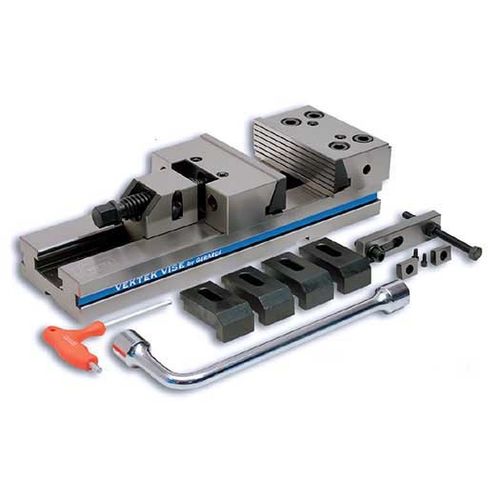

Morsa di macchina - V30 series - Vektek - orizzontale / a vite / in acciaio
Morsa di macchina - V30 series - Vektek - orizzontale / a vite / in acciaio
Morsa di macchina - V30 series - Vektek - orizzontale / a vite / in acciaio - immagine - 2
Morsa di macchina - V30 series - Vektek - orizzontale / a vite / in acciaio - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Uso previsto
di macchina
Struttura
orizzontale, a vite
Altre caratteristiche
in acciaio
Max. forza di serraggio

25 kN, 30 kN

Apertura

150 mm, 200 mm, 300 mm, 400 mm, 500 mm
(6 in, 8 in, 12 in, 16 in, 20 in)

Descrizione

Vektek Standard Vise - Caratteristiche Il più popolare - Costruzione interamente in acciaio temprato e rettificato HRc 60 - Precisione entro 0.0008 - Funzionamento a banda - Ganasce estraibili - Design salvaspazio - Nessuna usura (5 anni di garanzia) - Gamma di serraggio illimitata 1 VERSATILITÀ La ganascia prismatica (ordinata separatamente) ha un passo di 5 mm X 5 mm che permette di serrare piastre e fessure a "V" per tenere pezzi rotondi sia verticalmente che orizzontalmente. 2 PRECISIONI MASSIME +/- 0.00078" Solida base della morsa. Ogni superficie di scorrimento e di accoppiamento è rettificata. Le tolleranze centesimali sono garantite da cicli di controllo con macchina di misura CNC. Il perfetto allineamento con l'asse della macchina è dato da chiavette longitudinali e trasversali. 3 RIGIDITÀ E SICUREZZA Entrambi i corpi delle ganasce sono costruiti in un pezzo unico per garantire una maggiore rigidità e nessuna flessione. Le piastre delle ganasce sono progettate con un angolo di tiro verso il basso. Durante l'operazione di serraggio, si crea una forza verso il basso che tiene il pezzo contro la base della morsa per un serraggio preciso e sicuro. 4 FORI PER GANASCE PER APPLICAZIONI SPECIALI Quattro fori extra filettati sopra le ganasce per applicazioni speciali delle ganasce Vektek.

---
