Banco di prova di reazione ai fuochi

automaticoper valvoleorizzontale

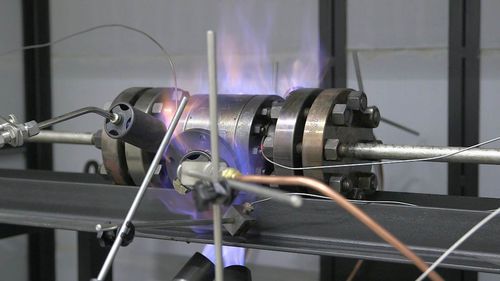

Un nuovo produttore della valvola a sfera ci contatta per discutere la prova sicura del fuoco delle sue valvole, secondo l'api 607, l'api 6FA e l'iso 10497. L'instaurazione un programma e della gamma completi di valvole a sfera di alta qualità con differenti costruzioni del sedile richiede un gran numero e un'estesa prova. Il subappalto questo criterio distruttivo è possibile, ma all'interno della loro progettazione e processo di sviluppo, la prova interna è risultato essere molto redditizia. La prova sicura del fuoco richiede che una valvola chiusa, riempita di acqua sotto pressione, completamente sia avvolta in fiamme con una temperatura ambientale nella regione di °C 750 a °C 1.000 per un periodo di 30 minuti. I termini stimolanti per il gruppo delle soluzioni costruito Ventil e tutte le discipline interne hanno dovuto spiegato per stabilire una buona, progettazione accurata e sicura. Il modello FS-16-S del banco di prova esiste di una baia di prova termoresistente e concreta con l'impianto di scarico e di un sostegno della prova montato carrello per la posizione ed il caricamento facili (ONU) degli oggetti di prova fino a 16". La baia di prova è completata con sei bruciatori a gas, che sono completamente regolabili riscaldare la gamma completa di tipi e di dimensioni della valvola. L'intensità dell'input di calore materiale è controllata dalle termocoppie e dai cubi del calorimetro. Il sistema specialmente messo a punto della prova permette a verificare fino a 200 barre/2.900 PSI. Parecchi strumenti speciali sono utilizzati per individuare e misurare la perdita del sedile e del corpo. Durante la prova, i dati dai sensori di pressione, della temperatura e di flusso sono elaborati e visualizzati dal sistema di registrazione del computer di Ventil, che inoltre permette all'operazione ed al controllo da una distanza di sicurezza.
