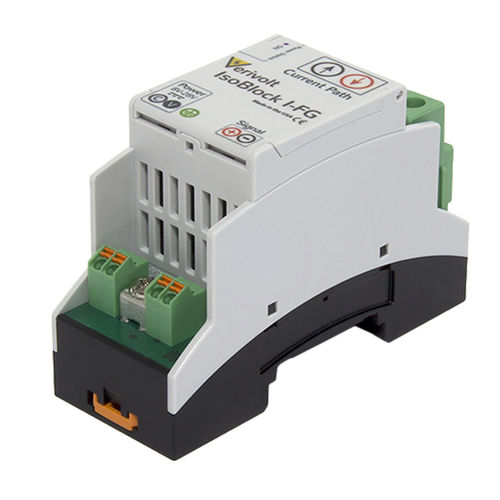

Sensore di corrente fluxgate IsoBlock I-FG-1c

su guida DIN

« Caratteristiche CC alla larghezza di banda 300kHz Messa a punto semplice Calo nella tensione che percepisce per incanalare isolamento in qualsiasi DAQ Ferrovia di BACCANO che fixturing per la messa a punto veloce Dettagli Il IsoBlock corrente-FG è un sensore progettato per le misure correnti isolate di alta qualità per le applicazioni fino a 50 ampèri. Il modulo corrente-FG di IsoBlock fornisce l'isolamento primario--secondario 1200V, che permette che gli utenti controllino un vario delle correnti ai potenziali differenti. Il IsoBlock corrente-FG è un sensore in-linea ed usa la metodologia del flussometro elettronico per misurare la corrente che attraversa il conduttore dell'input. In pratica, questa tecnica funziona disponendo un toroide con un numero alto dei giri (secondari) intorno al percorso della corrente di ingresso (primario), mentre i circuiti del fine-ciclo controllano la corrente con il secondario per annullare fuori il campo magnetico dentro il toroide. La corrente di ingresso poi è ottenuta moltiplicando la corrente dai circuiti di controllo per il numero dei giri del secondario. Ciò è seguita da un filtro da anti-aliasing e da una fase di condizionamento per produrre un segnale di ±10V. Il fattore forma compatto del modulo corrente-FG di IsoBlock permette che gli utenti installino gli alti sistemi di controllo di densità del canale, rendendolo ideale per systems. \ /html spiegati e portatili»
