Unità di posa EZS 058

Panoramica del prodotto

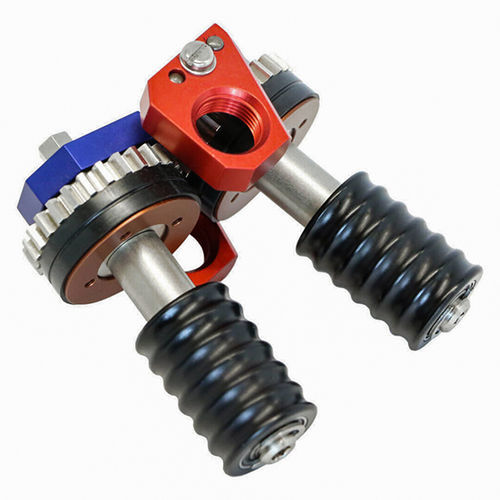

L'EZ.SPEEDY EZS 058 di Zeitler è un'unità di spinta per l'inserimento assistito da macchina di cavi (Ø 0,5 mm a 8,0 mm) in microtubi. È idonea per microtubi con diametro esterno da 4 a 16 mm e può essere azionata mediante un trapano avvitatore a batteria standard per inserire i cavi rapidamente e senza piegature.

Applicazioni

• Inserimento dal punto di consegna dell'edificio al quadro di distribuzione
• Connessioni dal quadro di distribuzione alle unità abitative e cablaggi interni verso una o più prese

Contenuto della fornitura (valigia singola)

• 1 elemento base EZ.SPEEDY (blu)
• 2 impugnature standard EZ.SPEEDY
• 1 piastra di inserimento EZ.SPEEDY (rossa)
• 1 piastra di uscita EZ.SPEEDY (rossa)
• 2 ingranaggi dritti EZ.SPEEDY
• 2 rulli di trasporto EZ.SPEEDY (nero)
• 2 nuclei in alluminio per rullo di trasporto
• 2 guide cavo EZ.SPEEDY
• 1 attacco condotto – 7 mm
• 8 viti di ricambio in guaina di plastica
• 1 bussola 8 mm
• 1 chiave fissa 8 mm
• 1 chiave a brugola 5 mm
• Manuale d'uso

Disegni / Schede tecniche
Nessun documento disponibile

Dettagli tecnici
L/P/H mm: 100/90/70
Pressione max.: 15 BAR
Diametro esterno tubo mm: 4/5/7/8/10/12/14/16
Diametro cavo mm: 0,5–8
Peso: 8 kg

Specifiche principali

• Modello: EZS 058
• Produttore/Serie: Zeitler / EZ.SPEEDY
• Applicazione: inserimento/soffiaggio di fibra/cavi in microtubi (FTTx)
• Diametro cavo (idoneo): 0,5–8,0 mm
• Diametro esterno tubo (idoneo): 4–16 mm
• Dimensioni (L/P/H): 100 / 90 / 70 mm
• Pressione massima di esercizio: 15 BAR
• Peso: 8 kg
• Contenuto: elemento base, impugnature, piastre di inserimento/uscita, ingranaggi, rulli di trasporto, nuclei, guide cavo, attacco 7 mm, viti di ricambio, utensili, manuale
