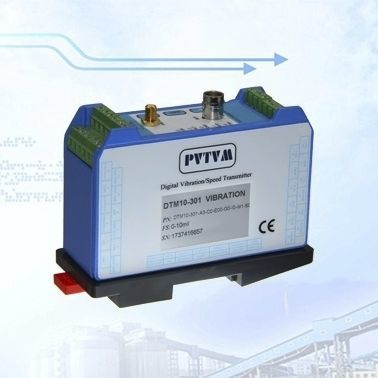

Il trasmettitore-monitor di vibrazioni distribuito DTM10 è ideale per monitorare le vibrazioni delle macchine utilizzando sonde di prossimità e un'interfaccia Modbus con un sistema PLC o DCS. Il DTM contiene anche alimentatori ridondanti e trasmissioni 4-20mA ridondanti. Grazie all'esclusiva strategia di PVTVM, il DTM può interfacciarsi con quasi tutti i sistemi di sonde di prossimità senza modifiche hardware.
Impianto elettrico
Alimentazione:
22-30VDC, 150mA.
Isolamento galvanico
Risposta in frequenza (-3dB):
Frequenza nominale: 4 ~ 3,0KHz
Bassa frequenza: 0,5 ~ 100Hz
Sonda di prossimità Interfaccia:
Sensibilità:
sonda da 5 e 8 mm: 8 mV/um (200 mv/mil)
sonda da 11 mm: 4 mv/um (100 mv/mil)
sonda da 25 mm: 2mv/um (50 mv/mil)
Uscita tamponata:
Segnale originale non filtrato
Impedenza: 150Ω
Distanza massima del cavo: 300 m (1000 piedi)
Sensibilità: uguale a quella del sensore
Connessione BNC locale e morsettiera
Opzioni S0 e S1: Sorgente, Non isolato
Opzioni S2 e S3:
Passivo, isolamento galvanico, 1000VDC
Intervallo di alimentazione: 22-30VDC
uscita 4-20mA:
Doppia 4-20mA, alimentata (l'alimentazione del loop non è necessaria)
Resistenza di carico massima: 380Ω
Impostazione degli allarmi:
0 ~ 100% FS.
Precisione: ±0,1%.
Ritardo: 1~60s, in base all'aumento di 1 secondo, il valore predefinito è 3s. Monitoraggio della velocità senza ritardo.
Relè:
Guarnizione: Epossidica
Capacità: 0,2A/240VAC, 0,4A/110VAC o
2.0A/24VDC, carico resistivo
Tipo di relè: SPTD
Isolamento: 1000VDC
Indicatore di condizione della macchina a LED:
OK: Indicazione di sistema OK
ALT: Vibrazione oltre il livello di ALERT
DNG: vibrazioni oltre il livello di PERICOLO
BYP: Sistema in BYPASS
---
