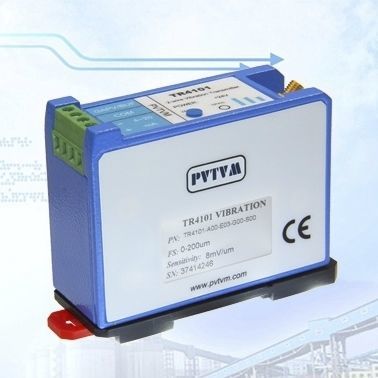

Trasmettitore di vibrazioni TR4101

trasmettitore a 2 fili alimentato a loop per le vibrazioni dell'albero radiale Non richiede il driver della sonda di prossimità uscita 4-20mA Uscita tamponata/ GAP Compatibile con le sonde di prossimità di altri produttori (5mm, 8mm e 11mm) Alimentato direttamente da DCS/PLC Il TR4101 è una soluzione economica per il monitoraggio delle vibrazioni radiali sull'albero delle macchine di bilanciamento degli impianti. Il TR4101 combina il driver della sonda di prossimità e il circuito di condizionamento del segnale in un unico pacchetto. Funziona con una sonda di prossimità e un cavo di estensione come sistema. Alimentazione Alimentazione: 16-30VDC Risposta in frequenza (±3dB): 2.0 - 3.000Hz Sonda e cavo: sonda di prossimità da 5 o 9 metri e cavo di estensione funziona con sonde da 5 mm, 8 mm e 11 mm La sonda di prossimità include: TM0180, TM0105, TM0110, serie 3300, 7200 e 990 Gamma lineare del sensore (riferimento con acciaio AISI 4140): 5 mm, sonda da 8 mm: 2.0 mm (80mil) Circa 0,25 mm (10mil) - 2,25 mm (90mil) sonda da 11 mm: 4.0mm (160mil) Circa 0,4 mm (15mil) - 4,4 mm (175mil) Vibrazioni complessive: 4-20mA 2 fili, carico Uscita tamponata/ GAP: Vibrazione originale, non filtrata Nominale: 2-18VDC Impedenza: 20 kΩ Distanza massima del cavo: 3.0m (10ft) Sensibilità: 8,0 mV/um (200 mV/mil) nominale Carico massimo: 50×(Vs-16) Dove Vs è l'alimentazione del sistema Isolamento: > 500Vrms; dal circuito all'involucro Sistema OK: Sistema OK: uscita 4-20mA Sistema non OK: uscita < 3,6mA Dimensioni fisiche Altezza: 75 mm (2,95") Peso: 0,5 kg (1,0 lb) Condizioni ambientali Temperatura: Funzionamento: da -40℃ a +70℃ Stoccaggio: da -40℃ a +100℃ Umidità: 90% senza condensa
