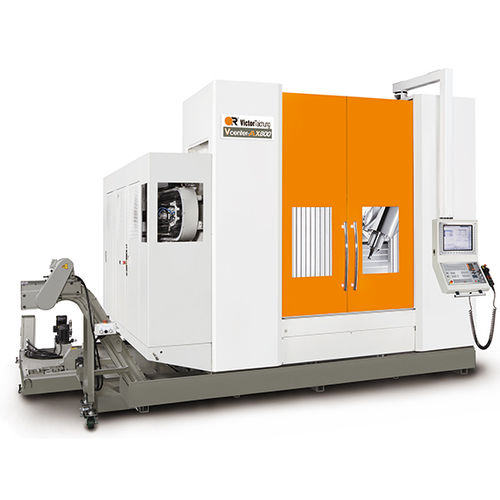

Centro di lavoro verticale a cinque assi
VCENTER-AX800 (lavorazione a 5 assi)
Con la tavola rotante costruita accanto alla tavola fissa, questo innovativo centro di lavoro verticale modello Vcenter-AX800 è dotato di una testa girevole sul montante mobile per eseguire lavorazioni a 5 assi su pezzi di grandi dimensioni (diametro fino a 1000 mm). Il meccanismo Roller-cam-drive® per entrambi gli assi rotanti assicura una rigidità sufficiente per lavorazioni pesanti a 4+1 assi, mentre l'elevata velocità di rotazione aiuta a ridurre il tempo ciclo complessivo rispetto al tradizionale meccanismo a vite senza fine.
La testa girevole (asse B) e la tavola rotante (asse C) facilitano la lavorazione a 5 assi di pezzi di grandi dimensioni, fino a 1000 mm di diametro.
La tavola dell'asse C è bloccata ad alta coppia 3433 Nm per tagli pesanti.
La testa girevole dell'asse B include un giunto Hirth con 1°
aumentare ulteriormente la rigidità e la capacità di lavorazione a 4+1 assi.
BBT-40 mandrino 15000rpm (22kW)
---
