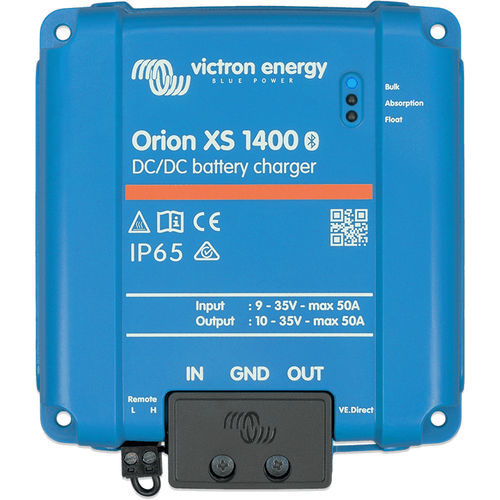

Convertitore DC/DC con montaggio su telaio Orion XS

per veicoloindustrialeper applicazioni marine

Panoramica
Il caricabatterie CC-CC Orion XS sfrutta la potenza del motore per ricaricare la batteria di servizio, unendo elevata potenza di carica a un design ultra‑compatto e robusto. Disponibile nelle versioni 12 V e nel modello misto 1400 (12 V / 24 V), supporta configurazioni a doppia batteria e può funzionare come convertitore CC‑CC per sistemi a tensione mista.

Caratteristiche principali

• Caricabatterie CC-CC ad alta potenza e dimensioni ultracompatte per spazi caldi e ristretti
• Efficienza di carica fino al 98,5%
• Rilevamento motore in funzione per evitare la carica a motore spento
• Limitazione precisa della corrente di ingresso per proteggere gli alternatori, inclusi gli alternatori intelligenti
• Tensione e corrente di carica completamente configurabili per litio e chimiche al piombo (AGM, Gel, inondata)
• Otto preimpostazioni batteria; completamente personalizzabili tramite l'app VictronConnect
• Supporto per funzionamento in parallelo per aumentare la corrente di uscita totale
• PCB in alluminio che funge da dissipatore, mantenendo la potenza nominale fino a 40°C prima del derating termico
• Involucro elettronico con grado di protezione IP65 e protezioni elettriche complete

Monitoraggio e connettività

• Configurabile via VictronConnect (Bluetooth) con aggiornamenti firmware
• VE.Smart networking per condivisione dati wireless e compensazione tensione/temperatura
• Porta VE.Direct per comunicazione cablata verso GX/monitoraggio remoto (VRM) e supporto DVCC
• Monitoraggio remoto e integrazione VRM opzionali per avvisi di sistema

Applicazioni

• Veicoli ricreazionali (RV), camper
• Veicoli professionali, di emergenza e di servizio
• Installazioni nautiche e imbarcazioni
• Sistemi off-grid e di backup

Modelli e varianti

• 12/12-50A (circa 700 W)
• 12/12-70A (circa 1000 W)
• 1400 modello misto (circa 1400 W; conversione 12 V / 24 V)

Protezione e affidabilità

• Limitazione del corrente di ingresso per proteggere alternatore e batteria d'avviamento
• Protezioni contro sovraccarico, cortocircuito, sovratemperatura e sovraccarica
• Spegnimento a bassa temperatura e protezione da sottotensione per salvaguardare le batterie al litio
• Rilevamento motore acceso per evitare cariche inutili a motore spento

Specifiche tecniche

• Nome serie / modello: Orion XS
• Efficienza di carica: fino al 98,5%
• Potenza nominale (tip.): ~700 W (12/12-50A), ~1000 W (12/12-70A), ~1400 W (1400)
• Temperatura di funzionamento: piena potenza fino a 40°C prima del derating termico
• Involucro / protezione elettronica: involucro elettronico IP65
• Algoritmo di carica: multi‑stadio intelligente (4 fasi) con preset per litio, AGM, Gel, inondata; personalizzabile via app
• Connettività: VE.Smart, porta VE.Direct, configurabile con VictronConnect
• Funzionamento in parallelo: supportato per aumentare la corrente di carica
• Preset batteria: 8 preset integrati e impostazioni personalizzabili
• Protezione: limitazione corrente ingresso, sovraccarico, cortocircuito, surriscaldamento, spegnimento a bassa temperatura, riavvio dopo recupero tensione
