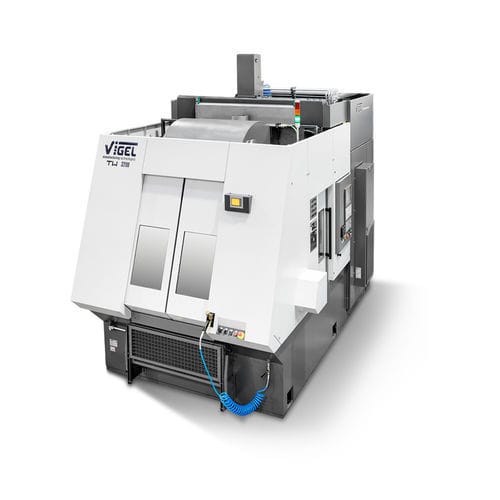

Centro di lavoro multimandrino Platform 35 assi4-5 assiorizzontale
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 5 assi, 4-5 assi
- Orientazione del mandrino
- orizzontale
- Struttura
- con tavola rotante, a tavola doppia
- Testa del mandrino
- HSK A-63, HSK-A50, HSK-80-A
- Altre caratteristiche
- modulare, multimandrino, con portautensili
- Corsa X
160 mm, 210 mm, 320 mm, 640 mm
(6,3 in, 8,27 in, 12,6 in, 25,2 in)- Corsa Y
800 mm
(31,5 in)- Corsa Z
500 mm
(19,69 in)- Velocità di rotazione
Min.: 8.000 rpm
(50.265 rad.min-1)Max.: 12.000 rpm
(75.398 rad.min-1)- Potenza
20 kW, 26 kW, 32 kW
(27,19 hp, 35,35 hp, 43,51 hp)- Velocità di avanzamento asse X
60 m/min
- Velocità di avanzamento asse Y
60 m/min
- Velocità di avanzamento asse Z-Not Tr-
70 m/min
- Precisione di collocamento
8 µm
- Tempo per cambio utensile
2,8 s
- Peso totale
12 t
(13,23 us ton)- Lunghezza totale
3.620 mm
(142,5 in)- Larghezza massima
2.260 mm
(89 in)- Altezza totale
3.500 mm
(137,8 in)
Descrizione
centri di lavoro orizzontali multimandrino a 5 assi
- Concetto di macchina modulare per la massima flessibilità
- Centro di lavoro multimandrino
- Cambio pallet 0°-180°: carico/scarico durante la lavorazione
- Capacità del 4° + 5° asse
- Sistema di cambio utensile pick-up
---
