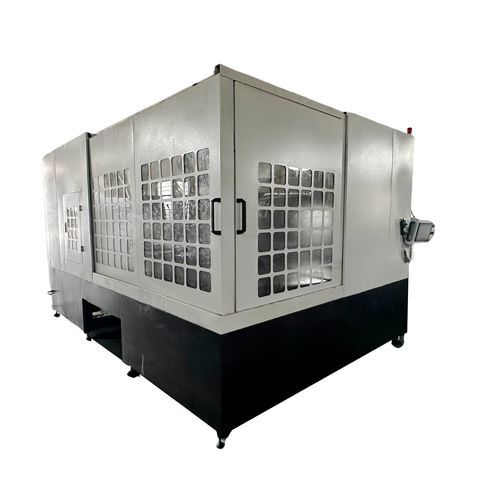

Macchina da taglio a filo SH200-R

diamantataper vetroper ceramica

Panoramica del prodotto
La HorizonCrystal SH200-R è una sega a filo diamantato in anello progettata per il taglio orizzontale di grandi pezzi in quarzo, cristallo e ceramiche tecniche. Supporta diametri fino a 2000 mm e carichi industriali pesanti, offrendo finiture superficiali di qualità e alta produttività per il taglio in serie.

Caratteristiche principali

• Architettura a sega a filo diamantato orizzontale in anello per quarzo di grande diametro e materiali fragili/duri
• Filo diamantato a circuito chiuso (endless) con movimento unidirezionale per tagli stabili
• Elevata velocità del filo (tip. fino a 60 m/s; alcune configurazioni endless fino a 84 m/s)
• Finitura superficiale superiore con larghezza di taglio minima (≈0,7 mm)
• Struttura robusta che consente il carico con carrello elevatore o gru
• Tavola rotante integrata opzionale (asse R) per accelerare il taglio e aumentare la produttività
• Parametri di taglio regolabili in base a materiale e spessore

Applicazioni

• Industria dei semiconduttori: affettamento di substrati in quarzo, ceramica e cristallo per wafer e chip
• Optoelettronica: sagomatura di zaffiro sintetico e componenti cristallini per LED e laser
• Ceramica e materiali avanzati: allumina, SiC, zirconia, nitruro di boro, mullite, sialon, Macor
• Gioielleria e beni di lusso: taglio di grandi gemme e vetro zaffiro per orologi e display
• Ricerca scientifica: taglio di precisione di vari materiali cristallini

Vantaggi dell'attrezzatura

• Alta efficienza di taglio grazie al filo abrasivo diamantato e alle elevate velocità lineari
• Eccellente qualità superficiale dovuta al movimento continuo del filo in anello
• Riduzione degli scarti grazie alla stretta scanalatura e al diametro del filo sottile (0,35–0,8 mm)
• Progettazione robusta per la movimentazione diretta di pezzi grandi e pesanti
• Alta precisione con ripetibilità di posizionamento ±0,02 mm sugli assi Y e Z
• Opzione asse rotante per operazioni multi-pass più rapide e fluide

Specifiche tecniche

• Modello: SH200-R
• Diametro massimo pezzo: 2000 mm (2 m)
• Altezza massima pezzo: senza limite (dipende dall'applicazione)
• Corsa asse Y del tavolo: 1000 mm (2000 mm con asse R)
• Corsa asse Z del tavolo: 550 mm
• Velocità massima del filo diamantato: fino a 60 m/s (tip.), fino a 84 m/s in configurazioni endless specifiche
• Incremento minimo avanzamento (Y & Z): 0,01 mm
• Precisione di posizionamento ripetuto (Y & Z): ±0,02 mm
• Consumo totale di potenza: 6 kW
• Alimentazione: AC220V 50Hz (trifase, cinque fili)
• Dimensioni apparecchiatura (L×P×A): ≈ 3100 × 2300 × 2100 mm
• Peso totale: ≈ 3000 kg

Note aggiuntive
Il filo diamantato a circuito chiuso permette alte velocità lineari e una finitura superficiale costante. La macchina è fornita con una stazione di carico adatta a pezzi industriali pesanti; sono disponibili tavoli di carico personalizzati e opzioni software per esigenze produttive specifiche.
