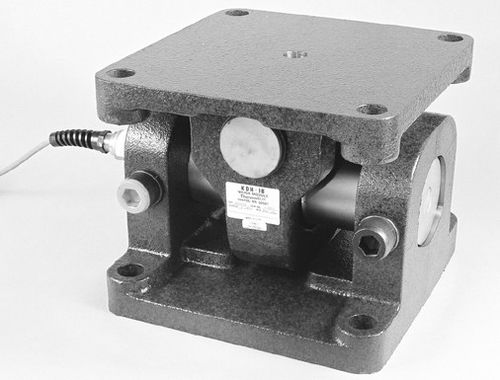

Cella di carico a doppio taglio KDH-1B

tipo bloccoper ponte estensimetricodi pesatura

I moduli di pesatura della serie KDH-1B utilizzano un esclusivo design a doppia trave di taglio che produce un sensore di pesatura di inventario o di processo compatto e ad alta resistenza. Per l'uso su serbatoi di stoccaggio e di processo di grandi dimensioni, i moduli offrono un design senza controllo (senza tiranti), un profilo basso e una spaziatura simmetrica dei bulloni. La disposizione flottante della piastra superiore e del giogo consente al modulo di adattarsi all'espansione e alla contrazione termica del serbatoio senza errori di misura. La resistenza al carico laterale garantisce un'elevata precisione nei sistemi soggetti a carichi di vento e vibrazioni. Il raccordo integrato per le guaine e le cavità con vaso garantiscono una protezione superiore dall'umidità e dai tubi. Ideali per le strutture pesate che richiedono un "overdesign" intrinseco, i moduli KDH rafforzano il compito ingegneristico di soddisfare o superare gli standard ANSI/ASCE 7-98. I moduli KDH-1B eccellono nei casi in cui le forze avverse sono generate dal vento, dall'espansione termica e dai terremoti. Caratteristiche - Gamma di capacità: 200K e 300K lb (90,7K e 136K kg) - Profilo basso e bassa deflessione con schema di bulloni di montaggio simmetrico per una facile installazione - Il design flottante consente l'espansione e la contrazione termica - Design autocontrollato resistente ai sismi e al vento - Approvato FM e CSA per aree pericolose
