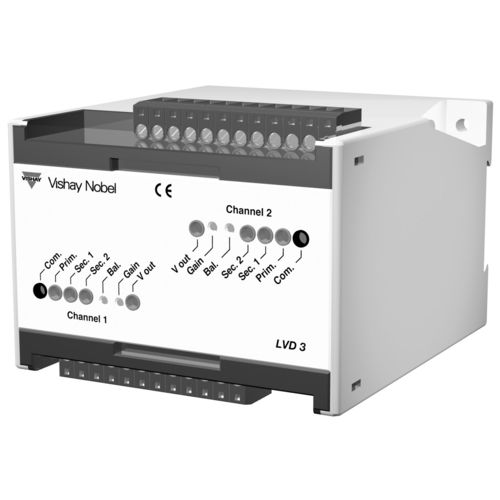

Condizionatore di segnale su guida DIN LVD 3

per trasduttori LVDT

Il condizionatore di segnale LVD 3 è stato sviluppato per misure di posizione accurate e rapide per mezzo di trasduttori LVDT. Il modulo consiste di due canali identici, isolati elettricamente l'uno dall'altro e dall'alimentazione. Ogni canale ha un oscillatore che alimenta il trasduttore con eccitazione AC, ingressi per i due segnali sensibili alla posizione dal trasduttore e un amplificatore di segnale regolabile con uscita in corrente e tensione. La calibrazione dell'LVD 3 e dei trasduttori LVDT collegati si esegue facilmente tramite interruttori, potenziometri e prese di prova sul modulo. L'LVD 3 viene montato su una guida DIN o su qualsiasi superficie latina. Tutti i collegamenti elettrici al modulo sono effettuati attraverso una morsettiera a innesto per ogni canale. Caratteristiche - 2 canali di misurazione individuali - Eccitazione del trasduttore: 2,5-3,2 kHz - Feed-back primario o feed-back somma - Uscita di tensione: 0-10 o ±10 V - Uscita di corrente: 4-20 mA - Alimentazione: 24 VDC - Installazione rapida su guida DIN - Marchio CE - soddisfa l'EMC
