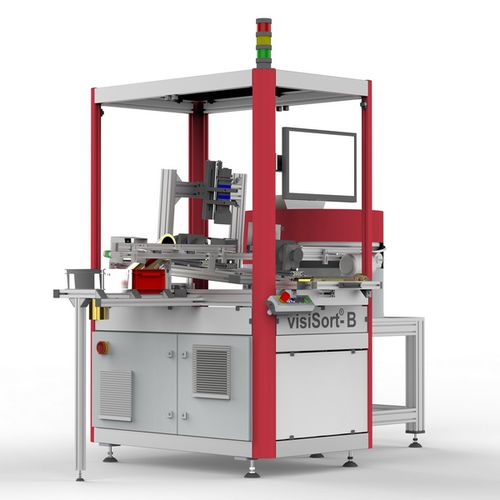

Il visiSort-B utilizza un nastro trasportatore per alimentare i singoli pezzi alle diverse stazioni di prova.
Con il visiSort-B si ottengono uscite di selezione da 100 a 300 parti/min. Il visiSort-B viene utilizzato in particolare per il collaudo di tubi rifilati.
Caratteristiche delle prestazioni
Telecamera laterale
- Diametro e lunghezze sul contorno esterno
- Forature, smusso
- Presenza del filetto, lunghezza filettata, diametro esterno e diametro minore
- Misurazione dell'angolo (ad es. punta)
- Precisione con lunghezze ± 0,009 mm
- Precisione con diametro ± 0,003 mm
Fotocamera attributiva
- Presenza di filettature interne
- Presenza di filettature nei fori a croce
- Controllo del truciolo sui fori interni
Spettro parziale
- Parti piatte
- Parti cilindriche senza collare
- 3-bordo, 4-bordo, 6-bordo
- Lunghezza da 5 a 80 mm (altre dimensioni su richiesta)
- Diametro da 1,5 a 25 mm (altre dimensioni su richiesta)
Esempi: spine, tubi, prese, manicotti, boccole, distanziali, parti piatte, ecc.
---
