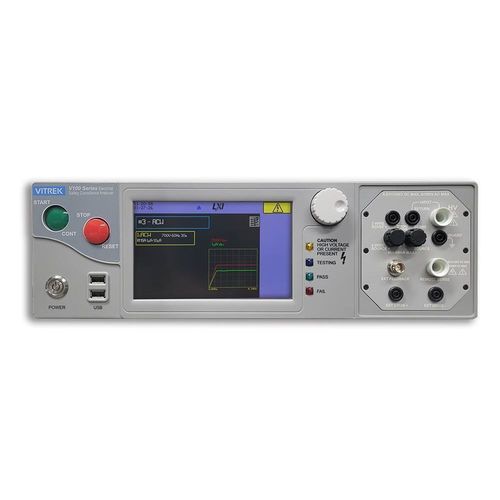

Tester hipot DC V10X

ACad alta tensioneper conformità elettrica

Panoramica
La serie Vitrek V10X è una piattaforma avanzata per test di sicurezza elettrica destinata ad ambienti di produzione e laboratorio. Fornisce capacità multi‑test: hipot AC, hipot DC, resistenza di isolamento (IR), prova di terra e misure 4‑fili di bassa resistenza. Pronta per l'automazione con supporto SCPI nativo, generazione PDF integrata e controllo scalabile di canali scanner ad alta tensione per sistemi multi‑punto.

Caratteristiche principali

• Hipot AC fino a 10 kVrms standard; Hipot DC fino a 15 kV standard; modulo esterno AC 30 kV opzionale
• Opzioni di uscita AC ad alta potenza (100 mA, 200 mA; opzione 500 VA sui modelli supportati)
• Fonte DC ad alta corrente fino a 50 mA per caricare rapidamente DUT ad alta capacità
• Prova di terra integrata fino a 40 A RMS su modelli applicabili
• Risoluzione di dispersione a picoampere (100 pA) per letture in TΩ
• Tecnologia di misura DSP con analisi dell'angolo di fase per separare perdite resistive e capacitive
• Rilevamento archi broadband configurabile con soglie doppie (tempo e ampiezza) e rilevamento di breakdown rapido <150 μs
• Interfaccia touchscreen a colori con editing grafico delle sequenze e grafici di misurazione in tempo reale
• Sequenze multi‑step configurabili: oltre 1.000 step con rampe, dwell, IR multi‑livello e multi‑dwell senza ritorno a zero
• Controllo diretto fino a 1.600 canali scanner HV per matrici di test estese
• Connettività: Ethernet (LAN), USB, RS‑232, I/O digitali; GPIB opzionale; interfaccia web integrata e configurazione Wi‑Fi
• Generazione PDF onboard e esportazione CSV per documentazione pronta per audit con timestamp, ID operatore e tracciabilità completa
• Architettura di sicurezza a più livelli: Ground Fault Interruption (GFI), Safety Fault Interlock (SFI™) e Test Lead Safety Sense (TLSS™)
• Progettato per conformità a UL, IEC, CSA, MIL‑STD e DO‑160 (400 Hz)
• Realizzato negli USA; garanzia standard di 2 anni

Capacità (sommario)
Hipot AC - Gamma per modello: V101–V104: 20 V–6 kV; V105–V108: 50 V–10 kV; opzione esterna AC‑30 fino a 30 kV AC
Hipot AC - Corrente massima standard: tipicamente 50 mA; 100 mA o 200 mA disponibili con opzioni; opzione 500 VA per potenza superiore
Hipot DC/IR - Gamma per modello: V101–V102: 20 V–6 kV; V103–V106: 50 V–11 kV; V107–V108: 50 V–15 kV
Hipot DC - Corrente DC massima: tipicamente fino a 50 mA (dipende da modello/opzioni)
Misura IR: risoluzione picoampere supportando gamma TΩ
Prova di terra: integrata fino a 40 A RMS su modelli selezionati
Ohmmetro 4‑fili: misure rapide a 5 cifre fino a 100 μΩ; gamme fino a 100 kΩ

Software e documenti inclusi/disponibili
Creazione PDF onboard ed esportazione CSV. Software QT Insite per PC disponibile (opzione licenza) per automazione, gestione test e dati.

Accessori e opzioni (esempi)

• Booster esterno AC‑30 (opzione 30 kV AC)
• Opzione 500 VA alta potenza e opzione AC‑2 (2 kV/200 mA)
• Interfaccia GPIB opzionale
• Configurazioni terminali posteriori, kit per montaggio in rack, involucri di sicurezza
• Comandi remoti pedale/mano, kit cavi HV, sonde di terra e cavi Kelvin

Specifiche tecniche

• Tensione di prova AC: fino a 10 kVrms standard; espandibile a 30 kVrms con opzione AC‑30
• Tensione di prova DC: fino a 15 kV standard su modelli avanzati
• Corrente di uscita AC: 50 mA standard; opzioni 100 mA, 200 mA; capacità 500 VA su modelli compatibili
• Corrente di sourcing DC: fino a 50 mA (dipende dal modello)
• Prova di terra: integrata fino a 40 A RMS su modelli applicabili
• Risoluzione corrente di dispersione: 100 pA
• Misura angolo di fase: componenti in fase e in quadratura con precisione ±0,05° RMS (tip.)
• Rilevamento archi: soglie di ampiezza e larghezza impulso configurabili (larghezza 4–30 μs selezionabile)
• Rilevamento breakdown: risposta rapida <150 μs
• Memoria sequenze: oltre 1.000 sequenze multi‑step, multi‑dwell e rampe; memoria non volatile
• Interfacce: Ethernet LAN, USB Host, RS‑232, I/O digitali; GPIB opzionale; set comandi SCPI
• Funzioni remote: interfaccia web integrata e configurazione Wi‑Fi per monitoraggio e gestione
• Report: generazione PDF onboard, esportazione CSV, timestamp, ID operatore e tracciabilità completa
• Sicurezza: GFI, SFI™ <1 ms spegnimento, TLSS™ verifica continua
• Normative: UL, IEC, CSA, MIL‑STD e DO‑160 (400 Hz)
• Misura resistenza: 4‑fili Kelvin fino a 100 μΩ con compensazione automatica dei cavi
• Dimensioni/peso: circa 132 mm H × 432 mm L × 457 mm P; peso netto ≈9 kg (dipende da modello/opzioni)
• Ambiente di esercizio: 0 °C a 50 °C; umidità fino all'85% RH senza condensazione; quota fino a 7 000 ft
• Alimentazione: 105–265 VAC (45–450 Hz); capacità minima 500 VA (750 VA con opzione alta potenza)
• Firmware: aggiornabile per migliorie e adeguamenti di conformità
