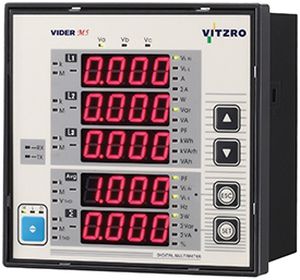

Apparecchio di misura della potenza di potenza apparente VIDER-M5

di potenza attivadi potenza reattivadella potenza di picco

VIDER-M5, un misuratore di potenza intelligente, è progettato con un microprocessore di ultima generazione e una tecnologia avanzata di elaborazione del segnale digitale. Si tratta di un misuratore di potenza digitale integrato con varie funzioni di misuratore analogico meccanico basato sui pannelli di distribuzione/ricezione esistenti e sui pannelli di distribuzione intelligenti, che visualizza l'alta frequenza di corrente/tensione e il THD allo stesso tempo. Inoltre, fornisce i parametri di tensione/corrente massima/minima. È montato nella parte anteriore e riceve i TA e i PT del quadro di distribuzione e del quadro raddrizzatore per misurare e visualizzare tutti gli elementi elettrici; la sua custodia non è infiammabile e ha una dimensione di 144x144. Visualizza tutti i parametri elettrici misurati e supporta le porte di comunicazione RS-485 e 422 per la comunicazione con altri computer e il protocollo MODBUS RTU, ampiamente utilizzato nei siti industriali. Caratteristiche del prodotto 1) I parametri misurati della linea elettrica possono essere monitorati da cinque finestre di visualizzazione a 7 segmenti, mentre il rapporto CT e il rapporto PT possono essere impostati tramite il pannello frontale. 2) Vengono visualizzati tensione di fase, tensione media di fase, tensione fase-fase, tensione media fase-fase, potenza attiva, potenza reattiva, potenza apparente, energia elettrica attiva, energia elettrica reattiva, energia elettrica apparente, frequenza, fattore di potenza, potenza di picco e armoniche. 3) Il fattore di carico della linea elettrica utilizzata viene visualizzato numericamente per verificare in modo intuitivo lo stato del carico.
