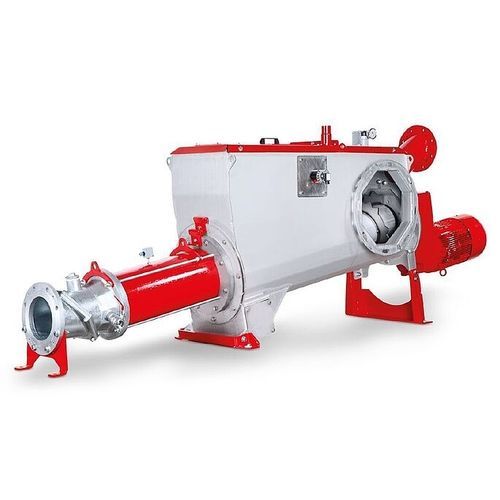

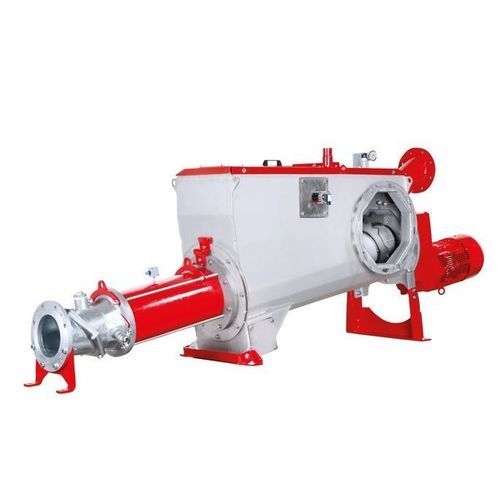

Sistema di alimentazione automatico CC-Mix

elettricoper fluidi abrasiviper fluidi viscosi

Panoramica

• Trasforma biomasse semplici in una sospensione organica omogenea in modo economico
• Separatore integrato di corpi estranei che rimuove materiali pesanti prima della pompa
• Design compatto e controllo semplice per un'integrazione e retrofit agevoli
• Un singolo CC‑Mix può alimentare più digestori
• Sostituzione rapida dei componenti soggetti ad usura in loco grazie al concetto QuickService

Sommario applicativo
Il CC‑Mix è un sistema di alimentazione liquida a basso consumo energetico per la preparazione di materiali solidi fluidi o leggermente pastosi (es. insilati di mais, polpa di barbabietola, farine di cereali, scarti di frutta e verdura, pollina secca) in una sospensione pompabile, omogenea e adatta all'alimentazione dei digestori. È progettato per ridurre al minimo il consumo di energia garantendo una preparazione ottimale per la fermentazione.

Progetto e principio di funzionamento
Il CC‑Mix combina una pompa a cavità progressiva della serie CC con una camera di miscelazione sovradimensionata. I solidi vengono convogliati nella camera tramite una coclea di alimentazione (laterale o dall'alto). Un liquido (ad esempio digestato ricircolato) viene immesso all'ingresso della camera. L'albero di miscelazione trasporta e disperde attivamente i solidi nel liquido per evitare strati galleggianti e ottenere una sospensione omogenea e pompabile.

Prestazioni
La geometria e i componenti ottimizzati permettono una miscelazione intensa con un basso fabbisogno energetico. La potenza totale tipica necessaria per produrre una sospensione ben macinata è di circa 11–15 kW, a seconda di configurazione e materiale di alimentazione. Sono disponibili configurazioni a due stadi per pressioni più elevate, se richieste.

Manutenzione e assistenza
Il CC‑Mix adotta il concetto QuickService: rotore e statore si estraggono e si sostituiscono come unità per un intervento rapido. L'albero di miscelazione e i componenti soggetti ad usura sono accessibili e sostituibili in loco con semplici operazioni manuali, riducendo al minimo i tempi di fermo.

Caratteristiche principali

• Miscelazione intensa efficiente con basso consumo energetico
• Separatore di corpi pesanti integrato alla base della camera di miscelazione
• Ingombro compatto per integrazione e retrofit facilitati
• QuickService: semplice sostituzione in loco del gruppo rotore/stator, della tenuta albero e dei componenti dell'albero di miscelazione
• Azionamento robusto con motoriduttore montato direttamente sull'albero (senza accoppiamento aggiuntivo)
• Camera di miscelazione, albero e parti esposte in materiali resistenti alla corrosione
• Albero di cardano protetto con due giunti universali e manicotto di protezione contro danni da solidi e fibre

Opzioni

• Geometria della pompa a due stadi / multi‑stadio per pressioni maggiori o mezzi abrasivi
• Performance Control Unit (PCU) opzionale con interfaccia PROFINet
• Display touch widescreen integrato nello sportello dell'armadio di controllo per operazioni locali
• Pacchetto di controllo completo (hardware e software) e sensori disponibili
• Capacità di manutenzione remota della PCU (aggiornamenti software e supporto remoto se abilitato)

Aree applicative tipiche
Preparazione e dosaggio per digestori di impianti a biogas: lavorazione efficiente di matrici rinnovabili e co‑substrati energetici quali insilati di mais, residui di cereali, polpa di barbabietola, scarti di frutta e verdura e pollina secca. Adatto a nuove installazioni e retrofit; una singola unità può alimentare più digestori.

Specifiche tecniche

• Denominazione commerciale: CC‑Mix
• Modello standard: CC‑Mix66‑M1 — portata fino a 50 m³/h, pressione fino a 6 bar
• Modello potenza: CC‑Mix66‑D1 — portata fino a 85 m³/h, pressione fino a 6 bar
• Modello alta pressione: CC‑Mix66‑M2 (due stadi) — portata fino a 50 m³/h, pressione fino a 12 bar
• Consumo energetico tipico: circa 11–15 kW (a seconda del materiale e della configurazione)
• Tipo di pompa: pompa a cavità progressiva (serie CC, Cavity‑Comfort)
• Camera di miscelazione e albero: acciaio inossidabile resistente alla corrosione
• Separatore integrato di corpi estranei: separazione per gravità, standard
• Azionamento: motoriduttore montato direttamente su albero parallelo
• Concetto di servizio: QuickService (gruppo rotore/stator estraibile, semplice sostituzione degli utensili dell'albero di miscelazione)
• Automazione disponibile: PCU, PROFINet, display touch, pacchetto di controllo completo, manutenzione remota
