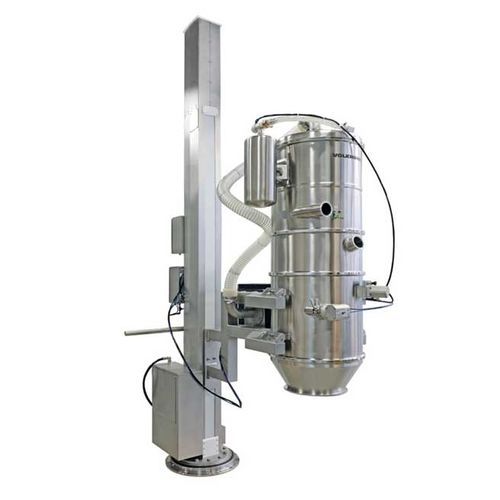

Colonna di sollevamento industriale

per l'industria farmaceuticaper l'industria agroalimentareregolabile

Panoramica
Le colonne di sollevamento consentono di agganciare e sganciare rapidamente un trasportatore a vuoto a una macchina o a un contenitore. Semplificano le operazioni di pulizia e manutenzione, permettono cambi di prodotto più rapidi e disaccoppiano meccanicamente il trasportatore dalla macchina per evitare trasferimenti di peso e vibrazioni. Le versioni mobili su ruote consentono di impiegare lo stesso trasportatore su più linee o punti di consegna.

Applicazioni e usi tipici

• Riempimento di contenitori o recipienti di diverse dimensioni (regolare la posizione verticale all'altezza del contenitore)
• Alimentazione e caricamento di miscelatori e altre macchine di processo
• Pulizia e manutenzione ergonomica (abbassare il trasportatore all'altezza di lavoro)
• Consentire accesso libero alle macchine durante la pulizia o la manutenzione
• Disaccoppiamento di masse e vibrazioni dalle macchine a valle
• Uso flessibile di un singolo trasportatore in più posizioni (colonne mobili)
• Spostamento del trasportatore nell'area di lavaggio per la pulizia

Colonne fisse e mobili
Le colonne fisse sono installate permanentemente a pavimento; per colonne alte o bracci pesanti è possibile un ulteriore fissaggio a soffitto. Richiedono una piccola ingombro a terra, consentono grandi altezze di sollevamento e lunghi bracci e offrono un posizionamento preciso. La colonna o il braccio possono essere dotati di funzione di rotazione (rotazione dell'intera colonna attorno all'asse verticale o articolazione sul braccio).

Le colonne mobili consentono l'uso del trasportatore a vuoto in più punti di consegna; vengono spostate nell'area produttiva e posizionate dove necessario. Rispetto alle colonne fisse richiedono più spazio di manovra. I progetti mobili tipici includono un telaio a U (il punto di consegna deve trovarsi all'interno della U o i rulli anteriori passano sotto il punto) o un carrello con telaio posteriore allungato per maggiore stabilità.

Varianti di azionamento per la regolazione in altezza
Offriamo tre tipi di azionamento per la regolazione in altezza dei trasportatori montati sulle colonne:

• Azionamento manuale: manovella aziona riduttore e cremagliera. Soluzione economica, adatta per impieghi sporadici; sforzo minimo per trasportatori leggeri.
• Azionamento pneumatico: cilindro ad aria compressa integrato nella colonna. Ideale per impiego in aree a rischio di esplosione di polveri (adatto dove è richiesta protezione contro le esplosioni).
• Azionamento elettrico: alta precisione di posizionamento e adatto per grandi altezze e carichi più elevati; consigliato quando le altezze di riempimento variano frequentemente.

Movimento di rotazione
Le opzioni di rotazione includono la rotazione dell'intera colonna fissa attorno al proprio asse verticale (rotazione manuale con posizioni di bloccaggio) o l'installazione di un giunto girevole sul braccio/forcella per consentire la rotazione orizzontale del braccio. Sia le colonne mobili sia quelle fisse possono essere dotate di giunto girevole sul braccio.

Esercizio in aree pericolose (ATEX / protezione contro le esplosioni)
Le colonne di sollevamento possono essere progettate per l'impiego in atmosfere potenzialmente esplosive per polveri. Molti progetti sono utilizzati in Zona 22; i trasportatori Volkmann delle serie VS e PPC hanno certificazioni di tipo per installazione e funzionamento nelle Zone 1, 2, 21 e 22 se specificati correttamente.

Sistemi di aggancio
Le connessioni tra trasportatore a vuoto e macchina/contenitore possono essere manuali o automatiche. I sistemi di aggancio (es. valvola di aggancio VIAS o valvole di trasferimento asettiche per applicazioni farmaceutiche) consentono aggancio/sgancio automatico e trasferimento asettico dove necessario.

Supporto per cambio rapido del trasportatore
Un supporto opzionale per cambio rapido consente l'inserimento e la rimozione senza utensili di un trasportatore Volkmann nel montaggio a forcella: il trasportatore viene guidato con perni di guida, bloccato con perni di sicurezza e quindi le connessioni dei fluidi (linea di trasporto, raccordi pneumatici) e la messa a terra vengono ricollegate tramite morsetti e connettori appropriati.

Connessioni e alimentazione dei servizi
Linea di trasporto, alimentazione ad aria compressa, connessioni elettriche e altri condotti sono instradati attraverso il braccio fino al trasportatore. Per le colonne mobili, le connessioni pneumatiche ed elettriche possono essere realizzate come connessioni a innesto; sono possibili soluzioni personalizzate.

Materiali e finitura superficiale
Materiale standard: acciaio inossidabile AISI 304. Finitura standard: sabbiata Ra < 1,5 µm. Finitura più fine opzionale: levigata Ra < 0,8 µm su richiesta.

Automazione
Le versioni con azionamento elettrico e pneumatico sono idonee per l'automazione. Interfacce opzionali consentono lo scambio di dati con altri controller o sistemi di livello superiore (es. architetture OPC UA).

Soluzioni speciali
Possono essere sviluppate colonne su misura (esempi: integrazione di metal detector, soluzioni di trasferimento asettico, stadio di filtrazione HEPA secondario, funzioni WIP o spostamento dei filtri e delle pompe per ridurre l'altezza totale per impianti con soffitti bassi).

Specifiche tecniche

• Tipo di prodotto: colonna di sollevamento / paranco per trasportatori a vuoto (fissa o mobile)
• Opzioni di azionamento: manuale (manovella + ingranaggio & cremagliera), pneumatico (cilindro integrato), elettrico (motorizzato)
• Rotazione: rotazione della colonna attorno all'asse verticale o giunto girevole sul braccio/forcella
• ATEX: impiego possibile; molte versioni per Zona 22 polveri; Volkmann VS/PPC adatte per Zone 1, 2, 21, 22
• Opzioni di filtro: predisposizioni WIP, stadio filtrante secondario HEPA possibili
• Opzione soffitti bassi: separazione segmento filtro e pompa per ridurre altezza totale
• Interfacce: connessioni a innesto per versioni mobili; interfacce di automazione opzionali (es. compatibile OPC UA)
