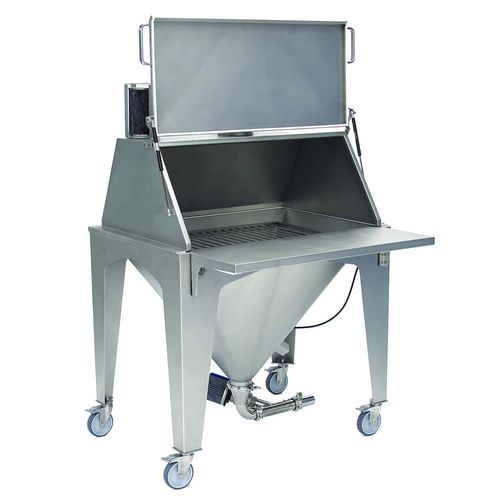

Stazione di scarico di sacchi RNT 180

Panoramica La stazione di svuotamento e alimentazione della serie RNT consente lo scarico efficiente di materiali sfusi da sacchi, sacchetti, piccoli contenitori e fusti. Polveri, granuli o materiali sciolti vengono versati nella tramoggia e possono essere trasportati tramite aspirazione attraverso tubazioni fino a circa 100 m verso un impianto di processo (miscelatore, reattore, riempitrice, contenitore, silo, ecc.). È possibile anche lo svuotamento gravimetrico in un sistema posto direttamente sotto la stazione.

Uso e movimentazione La stazione RNT è idonea per l'alimentazione di polveri, granuli e altri materiali sfusi da diversi contenitori: sacchi plastici o di carta, cartoni, casse, tamburi e fusti, contenitori o altri imballaggi. Nella progettazione si considerano aspetti ergonomici come dimensioni e peso dei contenitori.

Progetto modulare del RNT 180 Il sistema modulare del RNT 180 permette ampie personalizzazioni e include numerose funzioni opzionali:

• Piano d'appoggio per sacco per depositare il sacco, sacchetto o contenitore prima dell'apertura
• Griglia sopra la tramoggia per evitare l'ingresso involontario di imballaggi e facilitare l'apertura dei sacchi; può fungere da protezione operatore se installato un frantumatore
• Coperchio con setaccio per prevenire contaminazioni (es. frammenti di imballaggio)
• Cappuccio antidisperdimento con porta richiudibile per svuotamento a bassa polvere
• Cappuccio con aspirazione integrata e recupero polveri che separa la polvere al filtro e la reimmette nella tramoggia
• Collegamento per aspirazione locale
• Apertura laterale per smaltire i sacchi svuotati in un sacco rifiuti o liner continuo
• Modulo di estensione del volume per maggiore capacità tampone
• Agitatori (vibratori a pistone, ausili di fluidizzazione) per materiali con scarsa scorrevolezza
• Frantumatore / rompegrumi installato in corrispondenza della transizione tramoggia-tubazione per rompere gli agglomerati
• Ruote per facilitare il trasporto della stazione in produzione

Materiali e finiture I componenti a contatto con il prodotto sono in acciaio inox 316L (1.4404 o 1.4435). La struttura portante è in acciaio inox 304 (1.4301). La guarnizione tra cappuccio e tramoggia è in schiuma di silicone; disponibile schiuma EPDM opzionale. Le superfici in acciaio inox sono sabbiate con perle di vetro; le superfici a contatto con il prodotto possono essere levigate o lucidate su richiesta.

Protezione contro polveri e sostanze pericolose L'RNT può essere configurato per soddisfare diversi requisiti di protezione: minimizzare le emissioni di polvere, proteggere l'operatore da polveri pericolose o proteggere il prodotto da contaminazioni. Le opzioni includono:

• Cappuccio richiudibile
• Cappuccio con aspirazione integrata e recupero polveri con filtro
• Collegamento per aspirazione impianto
• Glovebox con aspirazione per aprire e svuotare sacchi in ambiente chiuso tramite passanti per guanti
• Sistemi di contenimento con passanti guanto per separazione ermetica operatore/prodotto

Riduzione delle perdite di materiale Il cappuccio con aspirazione e filtro riduce le perdite separando la polvere nel filtro e, durante la pulizia dello stesso, rimandando la polvere staccata nella tramoggia per il successivo trattamento.

Pulizia agevole La tramoggia RNT è progettata con grandi raggi in tutti gli angoli per permettere una pulizia senza residui, adatta a settori con requisiti igienici rigorosi. Il cappuccio è smontabile rapidamente e fissato con morsetti; due persone sono sufficienti per sollevarlo e posizionarlo.

Frantumazione di grumi e agglomerati È possibile installare un rompegrumi VOLKMANN sotto la tramoggia RNT (es. DN250 con motore e riduttore) per frammentare gli agglomerati e consentire il trasporto a vuoto attraverso tubazioni di piccolo diametro con minore portata d'aria e consumo energetico ridotto.

Trasporto sotto azoto Se richiesto, i materiali possono essere estratti e trasportati sotto azoto o altro gas inerte. Per la protezione dell'operatore e dell'ambiente, la stazione deve essere dotata di cappuccio richiudibile e misure di protezione aggiuntive quali sensori di ossigeno, se necessario.

Varianti e versioni compatte La serie RNT è modulare e disponibile in misure come RNT 180 (esempio) e una variante compatta RNT (p.es. 80 L) per installazione sotto macchina o per retrofit di impianti per trasferimento automatico in linea di aspirazione.

Caratteristiche / specifiche tecniche

• Designazione commerciale: serie RNT
• Adatto a: polveri, granuli e materiali sfusi
• Metodo di trasporto: trasporto pneumatico per aspirazione attraverso tubazioni (distanze fino a circa 100 m)
• Modalità di svuotamento: svuotamento manuale in tramoggia; svuotamento gravimetrico verso sistema sottostante possibile
• Materiali a contatto: acciaio inox 316L (1.4404 / 1.4435)
• Struttura: acciaio inox 304 (1.4301)
• Guarnizioni: schiuma di silicone standard; EPDM opzionale
• Finitura superficiale: sabbiatura con perle di vetro standard; levigatura o lucidatura su richiesta
• Controllo polveri: opzioni di cappuccio, aspirazione integrata (es. VS 350), recupero polveri con filtro, connessioni per estrazione locale, glovebox e opzioni di contenimento
• Accessoristica opzionale: piano d'appoggio, griglia, setaccio, estensione volume, agitatori, rompegrumi/frantumatore, rulli di trasporto
• Esempi di dimensioni: RNT 180, RNT formato ridotto (p.es. 80 L)
